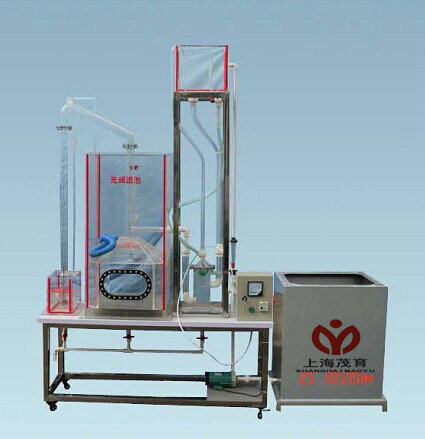

MYHj-25无阀滤池实验装置

无阀滤池实验装置-实验目的：
给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1、 通过模型试验，加深对无阀滤池工作原理及性能的理解；
2、 掌握无阀滤池的运转操作方法。
二、实验原理：
原水由泵经过进水管送至高位水箱，经过气水分离器进入滤层自上而下的过滤，滤后水从连通渠进入清（冲洗）水箱。水箱充满后，水从出水箱溢入清水池，无阀滤池的实验装置见图3-22所示。滤池运行中，滤层不断截留悬浮物，滤层阻力逐渐增加，因而促使虹吸上升管内的水位不断升高，当水位达到虹吸辅助管管口时，水自该管中落下，并通过抽气管不断将虹吸下降管中的空气带走，使虹吸管内形成真空，发生虹吸作用。则水箱中的水自下而上的通过滤层，对滤料进行反冲洗。此时滤池仍在进水，反冲洗开始后，进水和冲洗废水同时经虹吸上升管、虹吸下降管排至排水井排出，当冲洗水箱水面下降到虹吸破坏管管口时，空气进入虹吸管。虹吸作用被破坏，滤池反冲洗结束。此后，滤池又进水开始下一周期的运行。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.3～1m3/h
3、过滤滤速：8～10m/h
4、反冲洗强度：14～15L/s•m2
5、设计进、出水浊度：
6、进水：混浊度：10º～30º   出水：1º～4º
7、装置外形尺寸：1000mm×500mm×2100mm
8、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、无阀滤池1套：透明有机玻璃材质、厚度10mm，含池体、进水槽、进水管、虹吸上升管、顶盖、档板、滤料层、承托层、配水系统、连通渠、冲洗水箱、出水管、虹吸辅助管、抽气管、虹吸下降管、水封井、虹吸破坏斗、虹吸破坏管、有机玻璃池1只、反冲洗虹吸管1套、强制虹吸器1套、强制冲洗器1套、反冲洗出水井1只、反冲洗三角调节器1只、进水气水分流器1只、进水高位水箱及自动反冲洗装置1套、进水回气管1根、过滤出水管1根；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、防腐蚀提升进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、
5、流量测量与调节：转子流量计，污水流量1个（量程100-1000L/H）；
6、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
7、配套UPVC连接管道和阀门（中财品牌）。
8、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、教学软件组成资源:(虚拟实训系统)。
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画。

---
