MYH-14B数字型流量计校核实验台

MYH-14B 数字型流量计校核实验台-是了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理，对掌握流量计的标定方法，了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律， 流量系数 C 的确定方法。学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。测定节流式流量计（孔板、文丘里）的流量标定曲线。测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。测定转子流量计的流量标定曲线。

技术指标	产品说明

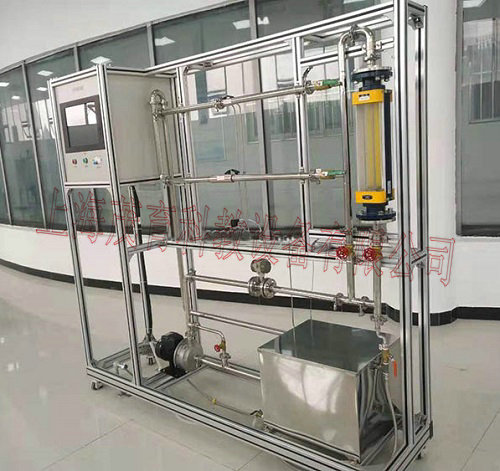

实验台特点	1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构，采用高品质铝合金型材框架并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去铝合金型材框架外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。 6、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。 7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 9、中央处理器、触摸屏、高品质铝合金型材框架，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
实验台功能	1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和 主要特点。 2、掌握流量计的标定方法。 3、了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律， 流量系数 C 的确定方法。 4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。 5、测定节流式流量计（孔板、文丘里）的流量标定曲线。 6、测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。 7、测定转子流量计的流量标定曲线。
设计参数	1、孔板流量计流量：0.2~10m3/h，压差范围：10~100KPa。 2、文丘里流量计流量：0.2~10m3/h，压差范围：10~150KPa。 3、转子流量计流量：0.4~4m3/h。 4、涡轮流量计流量：0.1~10m3/h。 5、温度：常温。
公用设施	1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：清洁自来水。外配设备：无。
实验台主要设备	1、LZB-40 水转子流量计： 流量范围 400～4000 L/h。 2、孔板流量计流量： 0.2~10m3/h，孔板流量计：孔板喉径：Φ20mm。 3、文丘里流量计流量：0.2~10m3/h，文丘里流量计：文丘里喉径：Φ14mm。 4、DN20涡轮流量计：流量范围0.5～8.0m3/h，4-20mA远传输出，流量检测机构 。 5、压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。 6、宇电AI501 流量数字显示仪。 7、宇电AI501 温度数字显示仪。 8、宇电AI501 压差数字显示仪。 9、不锈钢离心泵：功率 550W，最大流量 5.2m3/h。 10、水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。 12、阀门：采用304不锈钢阀和优质铜阀。 13、电器：接触器、开关、漏电保护空气开关。 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、采用高品质铝合金型材框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。内存4G，功能：中央处理器数据显示控制。
测控组成	变量	检测机构	显示机构	执行机构
	水流量	转子流量计	就地显示	手动阀控
	压差	压差传感器	数字显示仪表，精度：0.5%FS	无
	液体温度	PT100铂电阻	数字显示仪表，精度：0.5%FS	无
	涡轮流量	传感器	数字显示仪表，精度：0.5%FS	手动阀控
软件组成	模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。



---

友情提示：
1、设备验收：各采购单位收货时请检查数字型流量计校核实验台的货品外观，核实数字型流量计校核实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供数字型流量计校核实验台使用说明书和质保期，在质保范围内提供对数字型流量计校核实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的数字型流量计校核实验台选型错误或设备购买数量错误，造成数字型流量计校核实验台的退换货要求，将不被接受；
4、设备货期：对数字型流量计校核实验台的发货期为参考值，如您需要了解数字型流量计校核实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对数字型流量计校核实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数字型流量计校核实验台的技术咨询；

---
