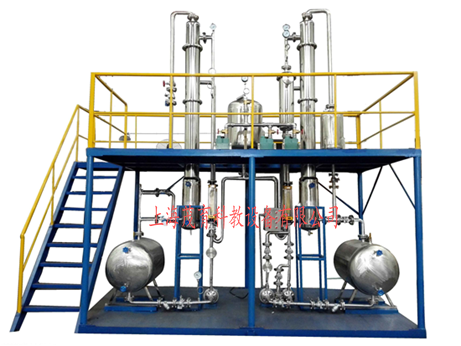

MYHG-45化工设备拆装综合实验设备

化工设备拆装综合实验设备-是强化手动操作技能训练；考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。

分项	说明
装置功能	1.强化手动操作技能训练。 2.考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 3.配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管道流动阻力、管件识辨、离心泵特性、流量计安装、换热器特性和四大化工参量的安装、检测、显示等。 4.掌握离心泵、换热器、填料塔的结构、安装及使用。
设计参数	工作温度：常温。液体流量：0-14.4m³/h。气体流量：0-300m³/h。
外形尺寸	长x宽x高：4200x2000x3800mm(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
公用设施	水：实训过程中水可循环使用，实训结束后排空即可。电：电压AC380V，功率2kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。实验物料：清洁自来水。
主要设备	风机：高效旋涡气泵，流量100m³/h。 304不锈钢列管换热器，换热面积1.0m²^。不锈钢离心泵：功率750W，流量0-7.2m³/h。 304不锈钢储罐φ650x900mm。 304不锈钢储罐φ500x650mm。 304不锈钢填料塔DN200。过滤器DN40。阀门,法兰及管道（DN15,DN25,DN32,DN50）。耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
测控组成	变量	检测机构	显示机构	执行机构
	离心泵进口压力	指针式压力表，仪表精度：1.5%FS	压力表就地显示	无
	离心泵出口压力	指针式压力表，仪表精度：1.5%FS	压力表就地显示	管路出口闸（手）
	流体流量	玻璃转子流量计，仪表精度：4%FS	流量计就地显示	管路出口闸（手）
	流体温度	双金属温度计，仪表精度：1.5%FS	温度就地显示	无
	液位	液位计	液位就地显示	无

友情提示：
1、设备验收：各采购单位收货时请检查化工设备拆装综合实验设备的货品外观，核实化工设备拆装综合实验设备的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供化工设备拆装综合实验设备产品说明书和质保期，在质保范围内提供对设备的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的化工设备拆装综合实验设备选型错误或设备购买数量错误，造成化工设备拆装综合实验设备的退换货要求，将不被接受；
4、设备货期：对化工设备拆装综合实验设备的发货期为参考值，如您需要了解化工设备拆装综合实验设备的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对化工设备拆装综合实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关化工设备拆装综合实验设备的技术咨询；
