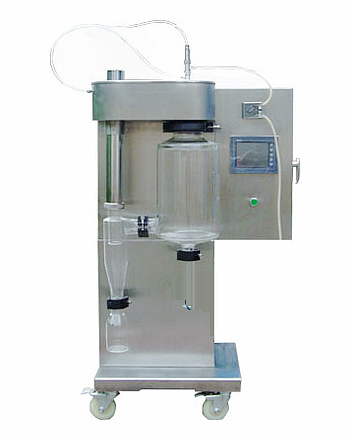

MYHG-06喷雾干燥实验装置

喷雾干燥实验装置-是了解喷雾干燥实验的工作原理；对喷雾干燥进行工艺计算。主要配置有干燥塔、喷头、空气旋涡泵、空压机、蠕动泵、电加热炉、压力缓冲罐、触摸屏、不锈钢框架、控制屏。

技术指标	说明
装置功能	1、了解喷雾干燥实验的工作原理。 2、对喷雾干燥进行工艺计算。
主要配置	干燥塔、喷头、空气旋涡泵、空压机、蠕动泵、电加热炉、压力缓冲罐、触摸屏、不锈钢框架、控制屏。
公用设施	电：电压AC220V，功率3KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。气：空气来自风机，经加热器加热进入干燥器（自带气源）。实验物料：含水量75%－85%的浆液。
技术参数	1、液体蠕动泵：0-2000ml/h。 2、处理量：0.2-8Kg/h，浆液5-40%，粉体粒度5-150μm。干燥时间：1.0～1.5S。 3、进风最高温度：300℃，出口温度120℃。 4、蒸发水量：1000～1500L/h。 5、电加热器功率：3KW，单相220V。 6、喷雾系统:带有(0.5--2.5MM)的两流体喷嘴，射流器(通针):0-20S之间可自动调节。 7、喷雾气体流量:0-4.2m³/h,喷雾压力2-8Bar。 8、干燥空气流量:0-5.5 m³/min,最大风压686Pa。 9、干燥塔内腔为高硼硅玻璃材质，防腐耐用。 11、配空气减压过滤：过滤空气中的杂质和空气压缩机中的油污。 12、采用数显可调温度仪表对进风管流量电加热管道腔温度、喷雾干燥塔出口温度进行检测变送及显示。 13、控制屏：风机、泵、加热、参数设定等各项操作都通过触摸屏完成，可监测和显示实验过程中各单元实验数据。操作软件含实验的动态流程图，通过对动态流程图的观察，可以对实验设备和实验原理有更加深刻直观的理解。 14、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 15、外形尺寸：900×600×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成	变量	检测机构	显示机构	执行机构
	风机频率	无	触摸显示屏	变频器
	浆液进料量	蠕动泵	触摸显示屏	转速调节
	气体温度	PT100铂电阻	触摸显示屏	无
	加热室温度	PT100铂电阻	触摸显示屏	固态调压模块
