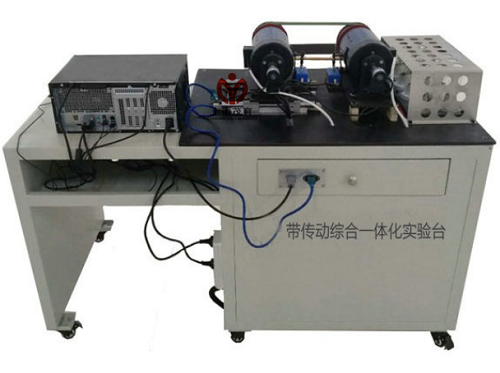

MY-562A带传动测试实验台

一、带传动测试实验台-实验内容：
1、平皮带和三角带滑差率和皮带传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线；
2、通过液晶显示面板读数进行平皮带和三角带滑差率和皮带传动效率的测定，人工绘制滑差曲线和效率曲线。

二、性能特点：
1、通过液晶显示面板读数或计算机测试分析软件进行皮带滑差率和传动效率的测定，实现两种实验手段可作综合性实验。
2、可通过计算机测试分析软件进行传动过程的模拟，可观察弹性滑动现象。
3、可更换不同直径的平皮带轮和三角带轮，做不同带传动的实验。
4、计算机一体化实验台外形为落地式结构，装有可调地脚螺栓和活动轮，便
于实验室调整布置。
三、软件内容及特点：
1、利用串口实现数据采集箱与电脑之间的通讯；
2、可以实时显示运动参数的适时变化曲线；
3、实时显示运动参数和变化曲线、参数采集、分析、自动生成EXCEL表格、实验结果保存、停止等。
四、造型及表面处理：
1、大气美观、实物感强、加工精细；
2、金属外露件镀铬、其他表面防锈处理加喷塑；
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
五、主要技术参数：
1、驱动电机功率：355W
2、负载电机功率：355W
3、转速n=0-1000rpm；
4、调速范围：0-1500rpm；
5、带轮基准直径：
平带轮D1=D2=120mm；三角带轮D1=120，D2=80；平带轮采用复合材料制成，带长985mm；三角皮带：A 925；同步带轮：D1=D2=120mm；
带轮主体材料：45＃钢、表面防锈处理；
6、额定转矩：T=1.68N·m ；
7、测力矩传感器：量程=10kg；
8、光栅角位移传感器：1000栅/转
9、外形尺寸：1200×700×1180mm（含实验装置）；
10、重量：140kg；
六、基本配置：
1、测力传感器：2个：量程10kg；
2、光栅角位移传感器：2个；
3、数据采集系统：1套；
4、测试分析软件：1套；
5、吊篮：1件、砝码：3件
6、随机工具：1套；

---
