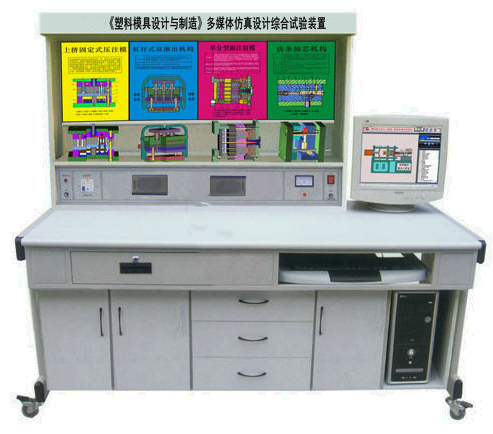

MY-538塑料模具设计与制造多媒体仿真设计实验平台

塑料模具设计与制造多媒体仿真设计综合实验平台集设计、测试、创新于一体的多媒体综合实验设备，采用多种素材和媒体手段，系统地分析了各类冲压工序的成形规律、成形工艺设计与模具设计。重点讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造，适度介绍了多工位级进模设计与制造。实验装置采用茂育冲压模具设计多媒体软件用电脑动画语音演示模具结构功能和原理，同时配合实物模具模型；多媒体软件包含 32 件冲压模具动画内容；实验装置采用 32 件模型和 32 块说明模块板供学生使用；模型和模块板可随课程内容需要进行更换操作。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，


二、产品特点：
1、实验台采用 电脑主机一台、19寸液晶显示器一台、鼠标、键盘各一个。
2、利用冲压模具设计 多媒体软件界面，用动画生动演示模具结构功能和原理、并且采用语音讲解各种模具，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4、利用实物模具模型让学生深入了解模具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。

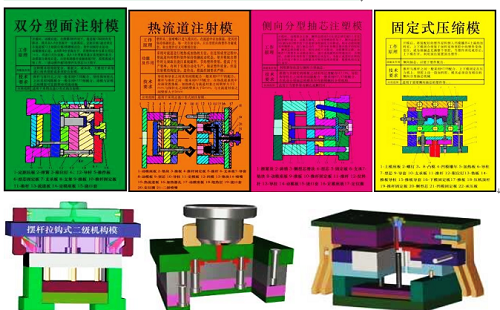

5、实验装置采用 32 件冲压模具模型和 32 块文字图表板，分别介绍各种塑料模具的功能和结构及用途与作用。
6、本装置采用组件式结构，更换文字图表板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、实验台配置：

序号	名 称	说 明	序号	名 称	说 明
1	V 形件精弯模	所有模具均采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示 冲裁模、弯曲模、拉深模、自动模 的开模、闭模、成型、出制件的过程。	17	弹顶落料模	所有模具均采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示 冲裁模、弯曲模、拉深模、自动模 的开模、闭模、成型、出制件的过程。
2	Z 形件弯曲模		18	导板式简单落料模
3	大圆一次弯曲模		19	正装式复合模
4	带摆动凹模的弯曲模		20	倒装式复合模
5	带摆动凸模的弯曲模		21	同时冲三个垫圈的复合模
6	带摆块的弯曲模		22	落料拉深复合模
7	滚轴式弯曲模		23	无压边圈装置以后各次拉深模
8	两次弯曲模		24	无压边圈装置首次拉深模
9	小于 90 度的 U 形件弯曲模		25	双动压力机刚性压边拉深模
10	小圆一次压弯模		26	有压边圈装置首次拉深模
11	自动推件圆形件一次弯曲模		27	有压边圈装置以后各次拉深模
12	斜楔式水平冲孔模		28	侧刃定距的弹压导板级进模
13	超短凸模的小孔冲模		29	用导正销定距的冲孔落料级进模
14	全长导向结构的小孔冲模		30	双侧刃定距的冲孔落料级进模
15	悬臂式冲孔模		31	杠杆方向转换机构
16	冲孔落料连续模		32	钩式自动送料模

四、主要技术参数
1、工作电源：单相 220V 交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度 -10 0 -+ 40 0 C 。
4、整机功耗：＜ 0.5KW
5、实验台外形尺寸：1600×750×1750mm

---
