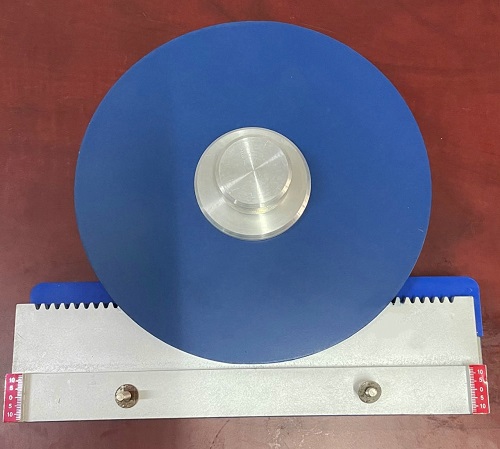

MY-525齿轮范成仪

一、功能及特点：
1、齿轮范成仪底座与梭板采用燕尾槽配合，移动平稳，梭板每次移动3mm（滚动限位）。
2、具有演示渐开线齿廓的形成过程功能操作简便快捷，移动平稳。
3、能使学生掌握渐开线产生根切和避免根切的方法。
4、能演示刀具变位（X=0零变位、  X=0.5正变位、X=-0.5、负变位）对齿形的变化及对齿轮各参数的影响
二、主要技术参数：
1、用齿轮齿条啮合移位， 齿轮模数m=2 z=135
齿条模数m=2  z=80
2、配两种齿轮加工刀具，模数10和20各一把
3、实验结果可得： （1）0变位： m=20  z=10  x=0
(2)正变位： m=20   z=10  x=+0.5
(3)负变位： m=20   z=10  x=-0.5
三、制作材料及外形尺寸
1、材质：全铝合金制造
2、外形尺寸：不大于330×310×110mm

---
