MY-587零件形位误差测量组合实验箱

零件形位误差测量组合实验箱-产品组成及功能
《公差配合与技术测量》组合实训装置—形位公差测量与检验集成了多种精密测量工具与典型形位公差检验组合，可系统培养学生对圆度、圆柱度、直线度、平面度、平行度、垂直度、对称度、跳动等几何公差的测量与数据处理能力，是理实一体化教学的核心载体。

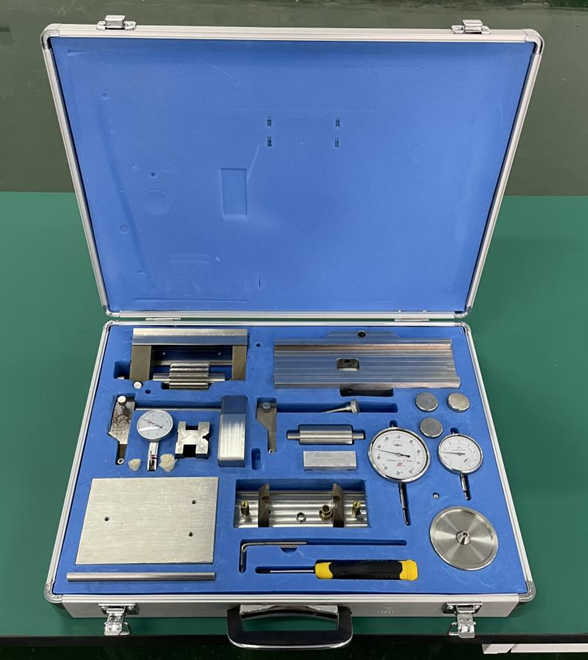

1、材质：优质合金钢材，表面防锈处理，45 号钢或轴承钢，经淬火与精密加工。
2、收纳方式：内衬成型收纳盒，工具与零件定位存放，防碰撞、防丢失，手提式设计，方便搬运与课堂流转。
3、适用场景：职业院校、应用型本科《公差配合与技术测量》《机械制造基础》等课程的理实一体化教学，机械类专业实训中心、技能竞赛训练基地，企业岗前培训与技能等级考核等。
4、全场景覆盖：覆盖齿轮、圆度（圆柱度）、直线度、平面度（平行度）、垂直度、对称度、跳动等典型形位公差的测量与检验，支持从基础量具使用到综合形位公差分析的全流程训练，适配课堂演示、分组实训、 自主练习等多种教学组织形式。

二、产品参数
1、外形尺寸： ≥40×30×8cm（装置整体尺寸，含收纳盒）。
2、重量： ≥5(kg)。
3、精密检验零件及组合
（1）齿轮测量组合；
（2）圆度（圆柱度）测量组合；
（3）直线度测量组合；
（4）平面度（平行度）测量组合；
（5）垂直度测量组合；
（6）对称度测量组合；
（7）跳动测量组合。
（1）跳动测量组合仪：跳动测量仪、千分表（0-1/0.001 成量）、杠杆百分表（0-0.8/0.01 成量）、V 型块（35X35 一级）；
（2）测微组合仪：测微仪、百分表（0-5/0.01 成量）。
5、信息化教学资源
（1）配套教材（含数字化教材）；
（2） P P T课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
（5）CAD 检测零件图纸；
三、训练项目
实训一 零件形状误差的测量与检验
实训 1—1直线度测量与检验
实训 1—2 平面度测量与检验
实训 1—3 圆度测量与检验
实训 1—4 圆柱度测量与检验
实训二 零件位置误差的测量
实训 2—1 平行度测量与检验
实训 2—2 垂直度测量与检验
实训 2—3 同轴度测量与检验
实训 2—4 圆柱跳动测量与检验
实训 2—5 端面跳动测量与检验
实训 2—6 对称度测量与检验
实训三 齿轮形位误差的测量与检验
实训 3—1齿圈径向跳动测量与检验
实训 3—2 齿轮齿向误差测量与检验

---
