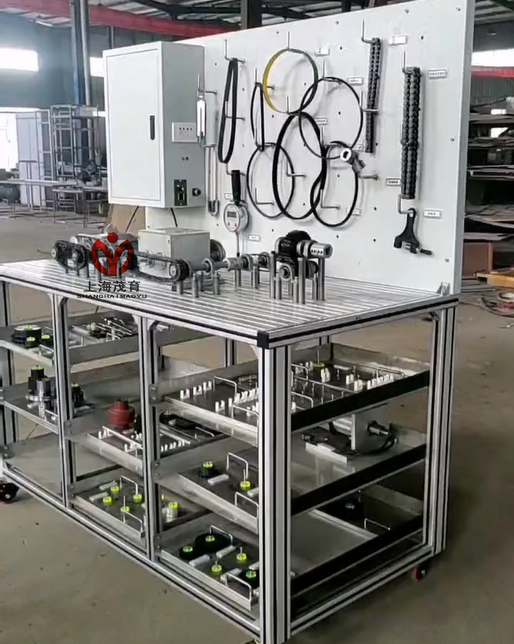

MY-543机械传动系统综合实训装置

一、机械传动系统综合实训装置-结构功能要求：
由通用工作台及面板支架、由工业铝型材组成的使用T型槽螺母进行安装的安装件以及各实训模块组成，各实训模块不用时可存放到通用工作台中，使用时取出进行装配调整，使用方便，配置灵活，能满足不同阶段学生教学实训任务的需要。

二、主要技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为工业型材，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600×750×1750mm（约）
三、特点：
    1、采用台式结构，该实训装置采用工业级元器件，性能稳定可靠，可大大缩短学生参加工作后熟悉工业现场的时间。
    2、可进行带传动、链传动、齿轮传动、润滑、轴同心度调整、轴承、滚珠丝杠、密封垫和密封圈、离合器及制动器等项目实训。
    3、包括各种皮带轮、链轮、齿轮、传动带、单排和多排传动链、多种联轴器、轴、轴承、滚珠丝杠、离合器及制动等。该实训设备包括了工业生产中广为应用的传动结构元器件，种类齐全，采用模块化设计，使用方便灵活。
    遵循循序渐进、由低到高的原则，该实训设备可进行以下四个不同阶段的教学和实训：
    第一阶段：速度及扭矩测量、机械效率、轴和带座轴承的使用、轴对中及弹性联轴器的使用、平带的安装及张力调整、平带轮的安装与调整、带传动速度、扭矩和传动比 、链条及链轮的安装及张力调整、链传动速度、扭矩和传动比，齿轮安装及调整、齿轮传动速度、扭矩和传动比、齿轮组。
    第二阶段：三角带及锯齿状边缘三角带、多楔带传动 、普通同步带及大扭矩同步带传动、多排滚子链及齿形链传动、链轮、惰轮、凸缘联轴器、齿式联轴器、链条联轴器、蛇形弹簧联轴器、万向联轴器、百分表的使用、带座轴承润滑、链润滑。
    第三阶段：斜齿圆柱齿轮传动、蜗轮蜗杆传动、齿轮箱、滑动轴承、深沟球轴承、角接触球轴承滚轴、滚子轴承、轴承润滑、密封垫、O型密封圈、唇形密封圈、机械密封。
    第四阶段：单向滚针离合器、扭矩限制器、电磁离合器、电磁制动器、滚珠丝杠、滚珠丝杠导程和传动比、直线轴承、故障排除和维修。
三、实训模块：
    1、普朗尼制动模块：包括普朗尼制动装置及制动轮、弹簧测力计等。
    2、电机组模块：包括一个固定速度电机（220V,50Hz,0.25kW）及变速电机(220V,50Hz,40W)，均带安装底座
    3、轴和联轴器模块:包括套筒联轴器、十字滑块联轴器、一套轴以及存放零部件的面板，面板上有安装固定件及零部件标志；
    4、带座轴承模块：包括3组带座轴承以及存放零部件的面板，面板上有安装固定件及零部件标志；
    5、带传动模块1：包括3个带轮及1根三角带以及存放零部件的面板，面板上有安装固定件及零部件标志；
    6、链传动模块1：包括3个链轮以及2套链条、截链器以及存放零部件的面板，面板上有安装固定件及零部件标志；
    7、齿轮传动模块1：包括6个直齿轮以及存放零部件的面板，面板上有安装固定件及零部件标志；
    8、带传动模块2：包括单槽的三角带轮、双槽的三角带轮、普通同步带轮、变速带轮、大扭矩同步带轮和惰轮以及两块存放零部件的面板，面板上有安装固定件及零部件标志；
    9、链传动模块2：包括双排滚子链轮、、齿形链轮、双排滚子链条、齿形链条以及存放零部件的面板，面板上有安装固定件及零部件标志；
    10、轴对中和联轴器模块：包括齿式联轴器、凸缘联轴器、弹性联轴器、链条联轴器、蛇形弹簧联轴器、万向联轴器等以及存放零部件的面板，面板上有安装固定件及零部件标志；
    11、润滑模块：包括润滑脂油枪和润滑油油枪、粘度计和温度计等以及润滑油和润滑脂；
    12、齿轮传动模块2：包括斜齿轮、锥齿轮、蜗轮和蜗杆、挡圈、衬套、推力球轴承等以及存放零部件的面板，面板上有安装固定件及零部件标志；
    13、轴承模块：包括多种球轴承、滚子轴承以及轴承安装、拆卸、润滑工具以及两块存放零部件的面板，面板上有安装固定件及零部件标志；
    14、密封垫和密封圈模块：包括O型圈、唇形密封圈、密封垫材料、机械密封等以及存放零部件的面板，面板上有安装固定件及零部件标志；
    15、离合器和制动器模块：包括电磁离合和制动器组件、扭矩限制器、圆锥离合器及附件以及存放零部件的面板，面板上有安装固定件及零部件标志；
    16、滚珠丝杠和直线轴承模块：包括滚珠丝杠、滚珠丝杠螺母、直线轴承、轴等以及两块用于存放零部件的面板，面板上有安装固定件及零部件标志。

---
