饱和蒸汽压和温度关系使用说明书

饱和蒸汽压和温度关系-实验目的
1、通过观察饱和蒸汽压力和温度变化的关系，加深对饱和状态的理解，从而树立液体温度达到对应于液面的压力的饱和温度时，沸腾便会发生基本概念。

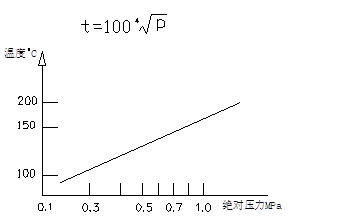

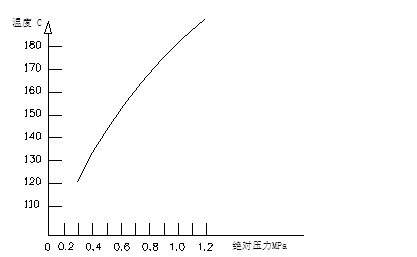

2、通过对实验数据的整理,掌握饱和蒸汽P-t关系图表的绘制方法。
3、观察小容积的泡态沸腾现象。

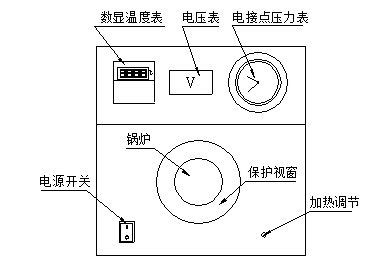

二、饱和蒸汽压和温度关系实验设备(如下图所示)

实验装置主要由加热密封容器、电接点压力表-0.1～0.9MPa)、电子温度数显仪、电子调压器(0～220V)、电压表、透明玻璃窗等组成。采用电接点压力表的目的，在于使用能限制压力的意外升高,起到安全保护作用。
三、实验方法和步骤
（1）电接点式压力表的使用方法
本关系仪采用的是电接点式压力表，表面中心设有调节旋纽（黑胶木），用两指旋动旋纽外缘可以拨动红色指针，此针用于限定蒸汽发生器内压力上限，一般在使用时先拨至压力计表面的1MPa刻度处。用一字形螺丝刀旋转中心的旋钮拨动绿色指针，此指针用于设定某一压力值，当蒸汽发生器内压力（黑色指针指示）升至该设定的压力值时，两针相撞后进入保温状态，如此多次将绿色指针分别设置各点压力值，使加热后蒸汽发生器内压力（黑色指针）到达设定指针压力位置，再观察此时的压力读数所对应温度计读数值。
由于实验时温度和压力较高，当黑色指针或绿色指针与红色指针相撞时，仪器随即自动断开加热电源（处于保温状态），保证安全。
1、熟悉实验装置的工作原理，性能和使用方法。
2、将调压旋钮左旋到起始点，然后接通电源。
3、将电接点压力表的上限压力指针拨到稍高于实验压力(例如:0.2MPa)的位置可作为第一设定压力值。
4、首先将调压旋钮缓慢右旋，调整输出电压在100V左右，使温度逐渐上升，10分钟后，再逐步将输出电压调至180～200V，待蒸汽压力升至接近于第一设定压力值时，将电压降至100～120V左右(参考值)。由于热惯性,压力将会继续上升，待压力达到设定值时，再适当调整(提高或降低)，使工况稳定(压力和温度基本保持不变)。此时，立即记下蒸汽的压力和温度。重复上述实验，在0～0.6MPa(表压)范围内，取不少于5个压力值，顺序分别进行测试。实验点应尽可能分布均匀。
5、实验完毕后，将电压旋回零位,并断开电源。
6、记录实验环境的温度和大气压力。
四、数据记录和处理
1、记录与计算

实验数据	饱和压力[MPa]			饱和温度[℃]		误差		备注
实验数据	压力表读值 P´	大气压力 B	绝对压力p= B+P´	温度计读值 t´	标准值 t	Δt=t-t´ [℃]	Δt/t X100%	备注
