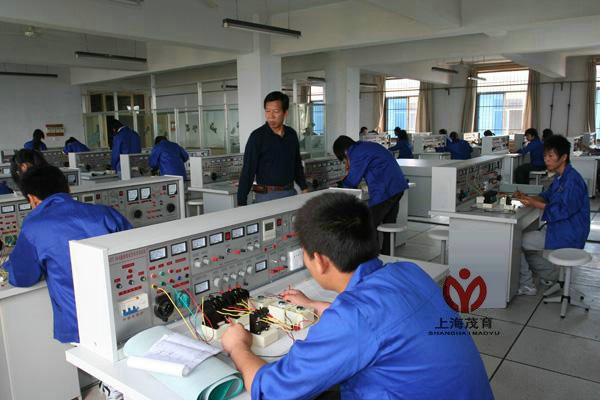

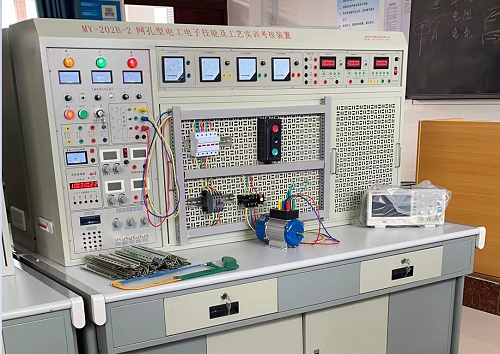

电工实训台-常用电工仪表的使用

常用电工仪表的使用实验目的

       1、掌握使用常用电工仪表测量电流、电压、功率及电阻的基本方法。
二、实验内容及步骤
   1、记录本实验台配备的一块直流电压流（±100uA)、一块直流电流表(10mA )、一块功率因数表cos的表盘附号，并说明意义。
 2、选用本实验台配备MF500万用表测量实验台上三相交流电源输出端的各线电压和相电压，填入表1-1中。
表1-1

项 目	UV	VW	WU	UN	VN	WN
电压（V）

3、按图1-1接线，用MF500万用表交流栏监视从实验台调压器输出20V和25V交流电压，用万用表档监测经桥堆整流后的相应直流电压（利用挂箱ZSY-02上桥堆），并填入表1-2。

表1-2

交流输出电压	直流输出电压
20V
25V



4、选三相灯泡负载挂箱，实验屏左侧电流测量插口和实验台上的调压器，按图1-2接线。从调压器输出220V交流电压，改变每组灯泡数（自备），测量灯泡两端电压，并用电流接头和交流电表配合测量电流I。数据记录在表1-3中。

表1-3

第一组三盏 第二组一盏	第一组二盏 第二组二盏
VAB  VBC	VAB  VBC
I	I

5、按图1-3接线，测量每个灯泡实际消耗的电功率，并填写表1-4。


表1-4

标示功率	60W	120W	180W
实验功率
