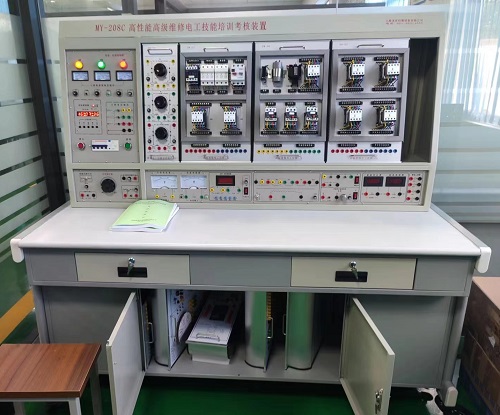

高性能高级维修电工技能实训装置

高性能高级维修电工技能实训装置-是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，本装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。
二、装置特点
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；
4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；
三、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：157×70×150cm
5、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
6、移动脚轮：100*60mm、带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、实验项目：
（一）电气控制及电机拖动实训：

1.三相异步电动机直接启动控制 2.三相异步电动机接触器点动控制线路 3.三相异步电动机接触器自锁控制线路 4.三相异步电动机定子串电阻减压启动手动控制线路 5.三相异步电动机定子串电阻减压启动自动控制线路 6.Y-△启动自动控制线路 7.用倒顺开关的三相异步电动机正反转控制 8.接触器联锁的正反转控制线路 9.按钮联锁的三相异步电动机接触器正反转控制线路 10.双重联锁的三相异步电动机正反转控制线路 11.单向减压启动及反接制动控制线路 12.能耗制动的控制线路 13.三相异步电动机的顺序控制 14.三相异步电动机的多地控制	15.工作台自动往返控制线路 16.三相线绕式异步电动机手动控制线路 17.三相线绕式异步电动机自动起动控制线路 18.C620型车床的接线、故障与维修 19.Z3040摇臂钻床电气控制线路 20．电动葫芦控制线路 21.接触器控制双速电动机的控制线路 22.时间继电器控制双速电机的控制线路 23.按定子电流原则加入励磁的起动控制线路 24.简易同步电动机的能耗制动控制线路 25.直流电机启动调速 26.并励直流电动机电枢回路串电阻起动与调速 27.带有能耗制动的反转控制线路 28.励磁反接制动的控制线路
（二）电工、电子技术综合实训：
1.日光灯接线 2.单相整流装置电路的组装 3.并联型硅稳压管稳压电路的组装 4.串联型晶体管稳压电路的组装 5.JS20单结晶体管时间继电器 6.JSJ型晶体管时间继电器	7.接近开关 8.微音放大电路的测试 9.智力竞赛抢答器 10.依靠漏电流触发的简易交流开关电路 11.家用调光台灯电路
（三）PLC、变频器综合实训：
1）PLC基本技能实训   1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）   2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）   3.PLC仿真实训
2、PLC模拟控制应用实训：
4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制 13.多种液体混合装置控制	14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16.电镀生产线控制 17.自控轧钢机控制 18.邮件分拣机控制 19.自动售货机控制 20.机械手控制 21.四层电梯控制（实物） 22.加工中心控制（实物）
3、PLC实物控制实训 1.步进电机运动控制 2.直流电机控制 3.温度PID控制（具有声效功能）
4、PLC高级技能实训（设计、安装、调试及检修）
1.PLC控制的三相异步电动机正反转控制 2.PLC控制的三相异步电动机Y/△启动控制 3.PLC控制的三相异步电动机降压启动控制 4.PLC控制的三相异步电动机能耗制动控制	5.C620车床电气控制线路 6.C6130车床电气控制线路 7.电动葫芦电气控制线路
5、PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作 2.变频器报警与保护功能 3.外部端子点动控制 4.变频器控制电机正反转 5.多段速度选择变频调速 6.变频器无级调速 7.基于外部模拟量（电压/电流）控制方式的变频调速 8.瞬时停电启动控制	9.PID变频调速控制 10.PLC控制变频器外部端子的电机正反转 11.PLC控制变频器外部端子的电机运行时间控制 12.基于PLC数字量控制方式的多段速 13.基于PLC通信方式的变频器开环调速 14.基于PLC通信方式的速度闭环控制 15.变频器恒压供水系统的模拟

五、装置的配备：
(一) MY01电源仪器控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板：
 (1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
 (2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
 (3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
2、交、直流电源：
 (1) 励磁电源：直流220V/0.5A，具有短路保护。
 (2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
 (3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
 (4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表：
 (1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
 (2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
 (3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
 (4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
 (5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
4、整流二极管：IN5408四只
（二）实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面为25mm厚防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
（三）实验组件
1、MY-01维修电工实训组件（一）：
挂箱上装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等。
2、MY-02维修电工实训组件（二）：
挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3、MY-03维修电工实训组件（三）：
挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4、MY-04维修电工实训组件（四）：
   挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等。
5、MY-05电工技能实训组件（五）：
提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。
6、PLC主机挂箱： 配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
7、PLC实训演示挂箱：

序号	编号	控制对象实训模块	实训教学目标
1	MY1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	MY2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	MY3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	MY4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	MY5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	MY6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	MY7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	MY8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	MY9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	MY10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

8、变频器实训挂箱：配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。
9、电机导轨及光码盘测速系统：含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
10、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
11、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
12、线绕式异步电动机转子电阻箱
13、电子线路按装板：用于电子线路板调试时线路板的固定
14、直流并励电动机DC220V
15、三相鼠笼电动机AC220V（Y）
16、三相鼠笼电动机AC380V（Y/△）
17、双速异步电动机AC380V（△/YY）
18、三相线绕式异步电动机AC380V（Y）
19、三相同步电动机交流380V（Y）

---
