通用型电工电子电拖实训设备

MY-13D通用电工电子电拖实训台-是根据职业学校、技工学校、中等专业学校的电工电子类课程的实验内容有关教学大纲的要求而设计的，实验内容包括电路分析、电工基础、电工学、电子技术、电子学、模拟电子技术、数字电子技术、电力拖动等课程实验项目，设备实训内容分为几个层次和若干模块，不同学制，不同生源的学校可根据自己的实际情况选择实训项目。为学校迅速开设电工电子实训课程提供了理想的实训设备。

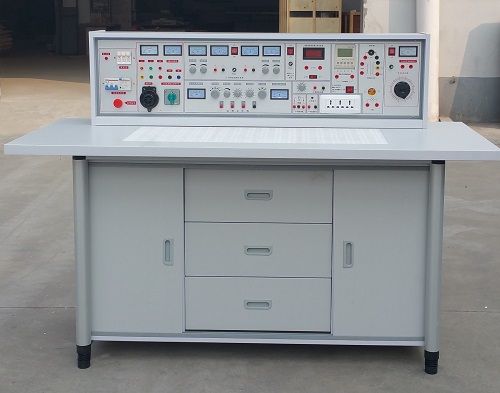

二、实训台及操作桌结构：

1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示

22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 27．接线座4只：E单元交流、直流输出口 28．旋钮：E单元0～240V电压调节 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示

三、主要技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。
电压稳定度：<10^-2 负载稳定度：<10^-2 纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30mA
四、结构与配备
1、实验桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜，放置元器件。
2、实验台:学生实验桌及示教控制台各配备一台。

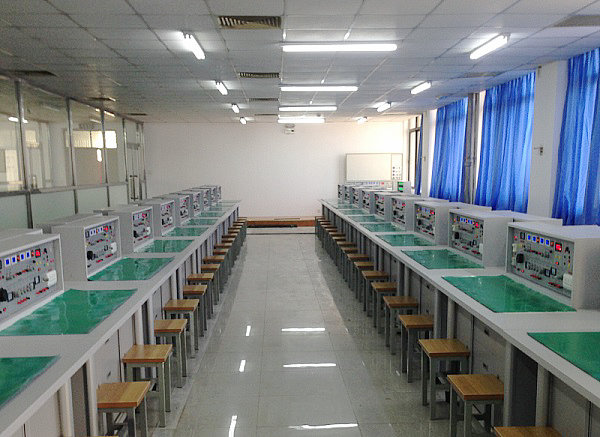

3、教师示教控制台:1台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150×70cm，用于讲解、演示。
4、器材配备: 26台三相180W电动机，26只时间继电器，26只热继电器，78只交流接触器，156只交直流电表，13只万用表，39只指示灯，42只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。
5、用户自备器材：示波器(型号不限)，晶体管毫伏表等。
五、实验项目：　

1、电工实验：
1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件	17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究　 26．单相变压器实验　　　　　　 27．互感电路实验 28．三相异步电动机的使用与起动 29．三相电动机继电接触控制的基本电路 30．三相电动机Y一△起动控制实验 31．三相电动机的顺序控制实验 32．三相电动机能耗制动控制实验
2、电子实验：
1．晶体二极管的特性及检测 2．晶体三极管输入输出特性 3．低频小信号电压放大器 4．直接耦合两级放大器 5．RC耦合两级放大器 6．负反馈对放大器性能的影响 7．变压器耦合推挽功率放大器 8．互补对称推挽功率放大器(OTL) 9．单相半波整流 10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波 13．单结晶体管特性 14．单结晶体管触发电路 15．晶闸管简单测试及可控整流电路 16．场效应管测试 17．串联型稳压电压 18．差动放大电路的研究 19．集成运放参数的测试 20．集成运放减法电路 21．集成运放加法电路 22．集成运放积分电路	23．集成运放微分电路 24．集成运放文氏正弦波振荡器 25．电容三点式振荡器 26．电感三点式振荡器 27．集成稳压电路 28．无稳态电路（多谐振荡器） 29．施密特触发器 30．集成与门逻辑功能测试 31．集成非门电路逻辑功能测试 32．集成或门电路逻辑功能测试 33．集成与非门逻揖功能测试 34．CMOS门电路的测试 35．基本RS触发器 36．JK触发器 37．D触发器 38．555时基电路的应用（方波发生器) 39．二一十进制计数器 40．二一十进制8421译码器 41．加法器 42．减法器 43．用集成与非门构成单稳态触发器 44．组合逻辑电路
3、电力拖动实验部分：
1·闸刀开关正转控制线路 2·接触器点动正转控制线路 3·具有自锁的正转控制线路 4·具有过载保护的正转控制线路 5·倒顺开关控制正反转控制线路 6·接触器联锁的正反转控制线路 7·按钮联锁的正反转控制线路 8·按钮接触器复合联锁控制线路 9·自动往返行程控制线路 10·接触器控制串联电阻降压 起动线路 11·时间继电器控制串联电阻降压控制线路 12·手动Y/△降压起动	13·接触器控制Y/△降压起动 14·时间继电器控制Y/△降压起动 15·QX3-13型Y/△自动起动控制线路 16·半波整流能耗制动控制线路 17·全波整流能耗制动控制线路 18·C620车床电气控制线路 19·手动降压起动 20·单相运行反接制动控制线路 21·电动葫芦电气控制线路 22·C6163车床电气控制线路 23·控制电路联锁控制线路 24·主电路联锁控制线路
