太阳能光伏发电系统实训装置

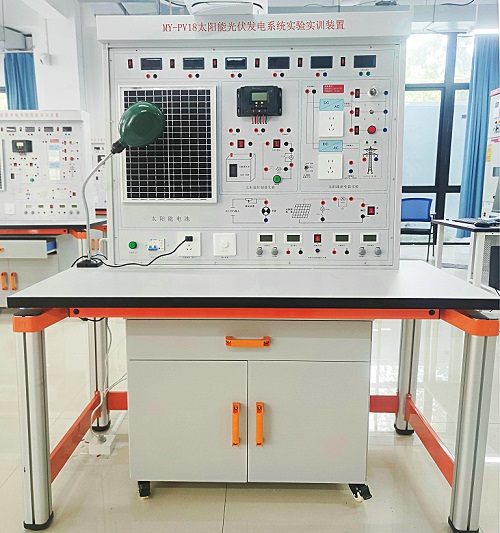

MY-PV18 太阳能光伏发电系统实训装置-采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

二、主要技术指标及规格：
实训装置外形尺寸：1200*750*1700mm
1.太阳能电池组具体参数如下：
◆ 峰值功率：30W
◆ 最大功率电压：17.5V
◆ 最大功率电流：1.95A
◆ 开路电压：22V
◆ 短路电流：2.2A
◆ 安装尺寸：622*550*18mm
2.太阳能控制器具体功能如下
◆ 使用单片机和专用软件，实现智能控制，自动识别24V系统。
◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5．负载：
◆ 直流负载包括：LED灯，风机等；
◆ 交流负载包括：节能灯和交流电机等。
6.并网逆变器：
        并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
        完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
三、实验项目：
    实验一太阳能光伏板能量转换实验
    实验二 环境对光伏转换影响实验
    实验三 太阳能电池光伏系统直接负载特性实验
    实验四 太阳能控制器工作原理实验
    实验五 接反保护实验
    实验六 太阳能控制器对蓄电池的过充保护实验
    实验七 太阳能控制器对蓄电池的过放保护实验
    实验八 夜间防反充实验
    实验九 离网型逆变器工作原理实验
    实验十 独立光伏发电实验
    实验十一 并网型逆变器工作原理实验
    实验十二 光伏并网实验
四、主要设备清单：

序号	名称	数量	单位
1	实验台	1	台
2	太阳能电池板	1	块
3	离网逆变电源	1	台
4	同步逆变电源	1	台
5	太阳能控制器	1	只
6	蓄电池	1	组
7	直流负载	1	套
8	交流负载	1	套
9	人造光源	1	套
10	稳压电源	1	台
