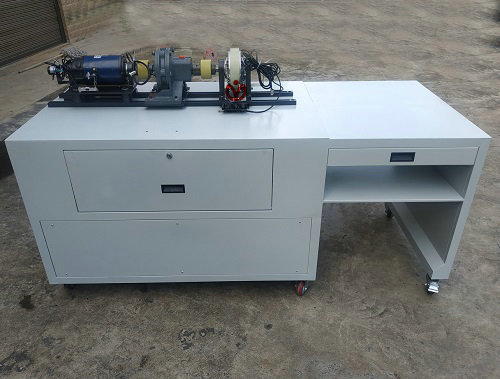

齿轮效率综合实训装置

齿轮效率综合实训装置-设计目的：
由于由齿轮传动部件-减速器构成的传动系统是机械设计的主要内容，因此对减速器传动系统（包括联轴节）的动态了解将使学生对减速器的设计有更加深刻的认识，以提高学生的综合设计能力，同时为了煅练学生的动手能力，我们设计让学生自己装配实验台。
一、实验台结构及性能：
一）实验台采用一体式结构，台架采用2mm和1.5mm冷轧板折弯焊接成形，表面喷塑处理，实验台左边为实训安装调试区块、右边为电脑桌及测试操作区块。左下中部左边设置有一个抽屉、可放置随机工具和资料等，左下中部右边设置有一个下拉式操作台、操作台上布置有10寸液晶显示器：可显示电机功率、圆柱齿轮减速器传动比、蜗轮蜗杆减速器传动比、摆线针轮减速器传动比、称重传感器量程、光栅角位移量程、磁粉制动器量程，适时显示实测数据和变化曲线，右部为电脑桌、电脑和实验台测控系统采用串口通讯、配套测试系统可通过PLC或计算机控制或手动操作实时显示各检测参数及齿轮传动的适时变化曲线，数据可保存、打印及远程传输。
二）机械部分：
1、该实验台采用台式结构负载采用磁粉制动方式，实验齿轮有单级斜齿圆柱齿轮：m=3，i=5.6、蜗轮蜗杆(单头、双头）：m=2，i=30 、摆线针轮：m=3，i=10
2、检测齿轮可更换装配。
3、减速器顶部有透明视窗，以观察齿轮啮合情况，并可更换不同润滑油。
三）检测部分：
1、配数据检测系统，其大屏幕显示面板可可显示电机功率、圆柱齿轮减速器传动比、蜗轮蜗杆减速器传动比、摆线针轮减速器传动比、称重传感器量程、光栅角位移量程、磁粉制动器量程，适时显示实测数据和变化曲线 。
2、实验台共配有四个传感器：2个测力传感器（10kg、20kg），2个光栅角位移传感器。
3、数据通过AD板输入计算机处理，数据检测系统与计算机采用串口通讯方式。
二、实验目的：
1、观察不同减速器在不同介质状态下的传动情况。
 2、测试在不同情况下（不同润滑介质、不同传动组合）的传动系统效率。
三、主要技术参数：
1、驱动电机功率：600W
2、调速范围：0-1500rpm。
3、外型尺寸：1400×800×800mm
4、实验台重量：220kg
5、负载安装中心高：h =105mm
6、CZ2.5磁粉制动器最大扭矩：25N.m
7、输入转臂长：120mm(离电机转轴中心)
8、输出转臂长：200mm(离磁粉制动器转轴中心)
9、测力传感器输入端：10kg
10、测力传感器输入端：20kg
11、光栅角位移传感器：1000/栅。
