中职学生对汽车电路的认识

摘要：中职汽修专业《汽车电气》实训中,电气设备是汽车的重要组成部分，担负着发动机的点火、启动、照明及其他工作。其工作质量，对保证汽车的机动性、经济性和安全性都起着重要的作用。因此，必须熟悉电气设备的构造、原理、性能和运用特点，并学会正确使用和修理的方法。目前，大部分汽车都装备有较多的电子控制装置，其技术含量高，电路复杂，让人难以掌握。正确识读汽车电路图，也需要一定的技巧。电路图是了解汽车上种类电气系统工作时使用的重要资料，了解汽车电路的类型及特点，各车系的电路特点及表达方式，各系统电路图的识读方法、规律与技巧，指导读者如何正确识读、使用电路图有很重要的作用。

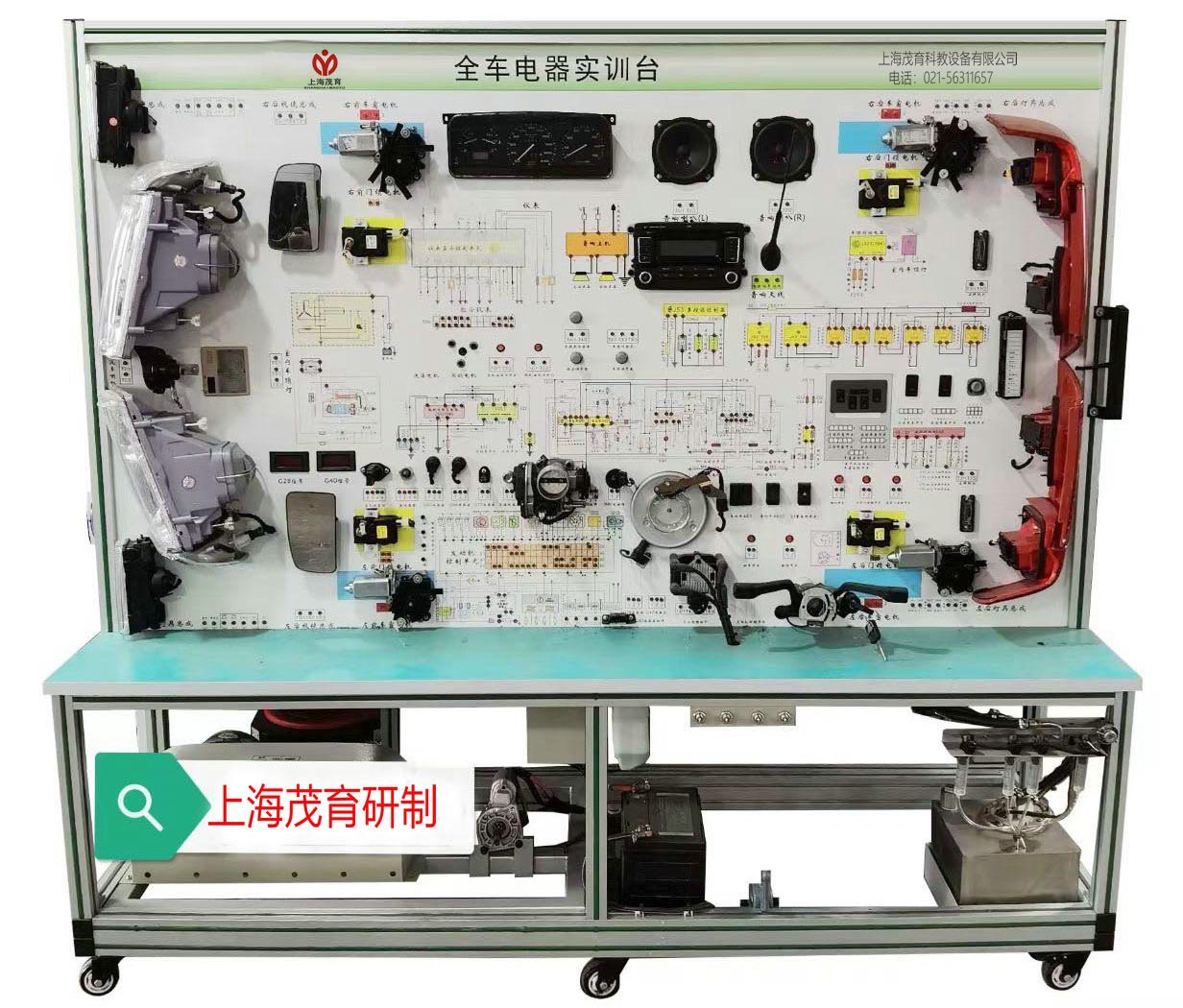

一、东风全车电路实验台介绍：
1、实验台配置：点火系统、起动系统、雨刮系统、灯光照明系统、仪表、原车线路、继电器盒、保险丝、组合开关的组成结构。
2、实验台功能：可对起动系统、雨刮系统、灯光照明系统、仪表结构和控制系统的认识实训。
2、实验台工作电源：操纵各种开关完成点火系统、起动系统、雨刮系统、灯光照明系统、仪表，充分展示车身电器系统的工作过程。
3、实验台操作控制台：用于起动和关闭发动机，用手动油门对发动机转速进行调节。包括汽车仪表板总成、点火开关、实训台电源开关、手动开关、实训台电源总开关、手动油门。
4、实验台故障设置：示教板上安装有故障设置和排除区，跟据实际运行工况设置有多种常风故障，可真实展现故障设置对各系统工作的影响。
5、实验台支架：全焊接结构，由优质钢材制成，安装了四个脚轮，可以移动和锁上。支架表面经过了喷塑处理。一、全车线路的认读：
二、下面以东风EQ1090型载货汽车线路为例，分析说明各电子系统电路的特点。东风EQ1090型载货汽车全车线路主要由电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等组成。
（一）汽车电源系统线路
电源系统包括蓄电池、交流发电机以及调节器，东风EQ1090汽车配装电子式电压调节器，电源线路如图。其特点如下：
（1）发电机与蓄电池并联，蓄电池的充放电电流由电流表指示。接线时应注意电流表的-端接蓄电池正极，电流表的+端与交流发电机‘电枢’接线柱A或B连接，用电设备的电流也由电流表+端引出，这样电流表才能正确指示蓄电池的充、放电电流值。
（2）蓄电池的负极经电源总开关控制。当发电机转速很低，输出电压没有达到规定电压时，由蓄电池向发电机供给磁场电流。
（二）汽车起动系统线路
启动系统由蓄电池、启动机、启动机继电器（部分东风EQ1090型汽车配装复合继电器）组成，系统线路如图。
启动发动机时，将点火开关置于“启动”档位，启动继电器（或复合继电器）工作，接通起动机电磁开关电路，从而接通起动机与蓄电池之间得电路，蓄电池便向起动机供给400~600A大电流，起动机产生驱动转矩将发动机起动。
发动机起动后，如果驾驶员没有及时松开点火开关，那么由于交流发电机电压升高，其中性点电压达5V时，在复合继电器的作用下，起动机的电磁开关将自动释放，切断蓄电池与起动电动机之间的电路，起动机便会自动停止工作。
根据国家标准GB9420--88的规定，汽车用起动电动机电路的电压降（每百安的培的电压差）12V电器系统不得超过0.2V，24V电器系统不的超过0.4V。因此，连接启动电动机与蓄电池之间的电缆必须使用具有足够横截面积的专用电缆并连接牢固，防止出现接触不良现象。
（三）汽车点火系统线路
点火系统包括点火线圈、分电器、点火开关与电源。系统线路如图，其特点：
（1）在低压电路中串有点火开关，用来接通与切断初级绕组电流；
（2）点火线圈有两个低压接线端子，其中‘-’或‘1’端子应当连接分电器低压接线端子，“+”或“15”端子上连接有两根导线，其中来自起动机电磁开关的蓝色导线，（注：个别车型因出厂年代不同其导线颜色有可能不同）应当连接电磁开关的附加电阻短路开关端子“15a”；白色导线来自点火开关，该导线为附加电阻（电阻值为1.7欧姆左右）所以不能用普通导线代替。起动发动机时，初级电流并不经过白色导线，而是由蓄电池经起动电磁开关与蓝色导线直接流入点火线圈，使附加电阻线被短路，从而减小低压电路电阻，增大低压电流，保证发动机能顺利起动。
（3）在高压电路中，由分电器至各火花塞的导线称为高压导线，连接时必须按照气缸点火顺序依次连接。
（四）汽车仪表系统线路
仪表系统包括电流表、油压表、水温表、燃油表与之匹配的传感器，系统线路如图所示。其特点如下：
（1）电流表串联在电源电路里，用来指示蓄电池充、放电电流的大小。其他几种仪表相互并联，并由点火开关控制。
（2）水温表与燃油表共用一只电源稳压器，其目的是当电源电压波动时起到稳压仪表电源的作用，保证水温表与燃油表读数准确。电源稳压器的输出电压为8.64V+/-0.15V。
报警装置有油压过低报警灯和气压过低蜂鸣器，分别由各自的报警开关控制。当机油压力低于50~90kpa时，油压过低报警开关触电闭合，油压过低指示灯电路接通而发亮，指示发动机主油道机油压力过低，应及时停车维修。东风EQ1090型汽车采用气压制动系统，当制动系统的气压下降到340~370kpa时，气压过低蜂鸣器鸣叫，以示警告。
（五）照明与信号系统线路
照明与信号系统包括全车所有照明灯、灯光信号与音响信号，系统线路如图所示。其特点如下：
（1）前照灯为两灯制，并采用双丝灯泡；
（2）前照灯外侧为前侧灯，采用单灯丝，其光轴与牵照灯光轴成20度夹角，即分别向左右偏斜20度。因此，在夜间行车时，如果前照灯与前侧灯同时点亮，那么汽车正前方与左右两侧的较大范围内都有较好的照明，即使在汽车急转弯时，也能照亮前方的路面，从而大大改善了汽车在弯道多、转弯急的道路上行驶时的照明条件；
（3）前照灯、前下灯、前侧灯及尾灯均由手柄式车灯开关控制；
（4）设有灯光保护线路；
（5）制动信号灯不受车灯总开关控制，直接经熔断丝与电源连接，只要踩下制动踏板，制动邓开关就会接通制动灯电路使制动灯发亮；
（6）转向信号灯受转向灯开关控制；
（7）电喇叭由喇叭按钮和喇叭继电器控制。

---
