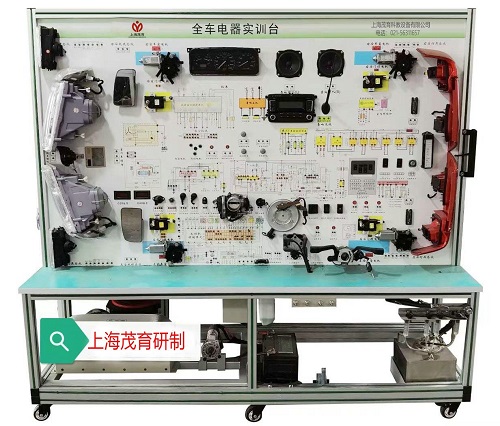

浅谈汽车电路维修知识

摘要：随着电子技术在汽车上的普遍应用,汽车电路图已成为汽车维修人员必备的技术资料。因此,了解汽车上各类电气系统电路图的表达方式与特点,熟悉不同表达方式识读的基本要求和要点, 掌握识读汽车电路的基本表示方法,分类,组成、规律与技巧,对使用电路图有很重要的意义。

一、一般汽车电路的接线规律：
汽车线路一般采用单线制、用电设备并联、负极搭铁、线路有颜色和编号加以区分，并以点火开关为中心将全车电路分成几条主干线，即：蓄电池火线(30号线)、附件火线(Acc线)、钥匙开关火线(15号线)。
  (1)蓄电池火线(B线或30号线)：
　　从蓄电池正极引出直通熔断器盒，也有汽车的蓄电池火线接到起动机火线接线柱上，再从那里引出较细的火线。
(2)点火仪表指示灯线(IG线或15号线)：
　　点火开关在ON(工作)和ST(起动)挡才有电的电线，必须有汽车钥匙才能接通点火系统、预充磁、仪表系统、指示灯、信号系、电子控制系重要电路。
(3)专用线(Acc线或15A线)：
用于发动机不工作时需要接入的电器，如收放机、点烟器等。点火开关单独设置一挡予以供电，但发动机运行时收音机等仍需接入与点火仪表指示灯等同时工作，所以点火开关触刀与触点的接触结构要作特殊设计。
   (4)起动控制线(ST线或50号线)：
起动机主电路的控制开关(触盘)常用磁力开关来通断。磁力开关的吸引线圈、保持线圈可以由点火开关的起动挡控制。大功率起动机的吸引、保持线圈电流也很大(可达40~80A)，容易烧蚀点火开关的“30-50”触点对，必须另设起动机继电器(如东风、解放及三菱重型车)。装有自动变速器的轿车，为了保证空挡起动，常在50号线上串有空挡开关。
   (5)搭铁线(接地线或31号线)：
汽车电路中，以元件和机体(车架)金属部分作为一根公共导线的接线方法称为单线制，将机体与电器相接的部位称为搭铁或接地。搭铁点分布在汽车全身，由于不同金属相接(如铁、铜与铝、铅与铁)，形成电极电位差，有些搭铁部位容易沾染泥水、油污或生锈，有些搭铁部位是很薄的钣金件，都可能引起搭铁不良，如灯不亮、仪表不起作用、喇叭不响等。要将搭铁部位与火线接点同等重视，所以现代汽车局部采用双线制，设有专门公共搭铁接点，编绘专门搭铁线路图，堪与熔断器电路提纲图并列。为了保证起动时减少线路接触压降，蓄电池极桩夹头、车架与发动机机体都接上大截面积的搭铁线，并将接触部位彻底除锈、去漆、拧紧。
二、读识汽车电路图的一般要点：
(1)纵观“全车”，眼盯“局部”-由“集中”到“分散”。
　　全车电路一般都是由各个局部电路所构成，它表达了各个局部电路之间的连接和控制关系。要把局部电路从全车总图中分割出来，就必须掌握各个单元电路的基本情况和接线规律。
汽车电路的基本特点是：单线制、负极搭铁、各用电器互相并联。各单元(局部)电路，例如电源系统、起动系统、点火系统、照明系统、信号系统、仪表系统等都有其自身的一些特点，看电路要以其自身的特点为指导，去分解并研究全车电路，这样做会少一些盲目性，能较快速、准确地识读汽车电路图。开始，必须认真地读几遍图注，对照线路图查看电器在车上的大概位置及数量，电器的用途，有没有新颖独特的电器，如有，应加倍注意。
(2) 抓住“开关”的作用-所控制的“对象”。开关是控制电路通断的关键，特别注意继电器不但是控制开关也是被控制对象。
(3) 寻找电流的“回路”-控制对象的“通路”。
　　回路是最简单的电气学概念。无论什么电器，要想正常工作(将电能转换为其他形式的能)，必须与电源(发电机或蓄电池)的正负两极构成通路。即：从电源的正极出发→通过用电器→回到同一电源的负极。这个简单而重要的原则无论在读什么电路图时都是必须用到的，在读汽车电路时却往往被忽略，理不出头绪来。
三、汽车电路的接线规律%：
汽车线路接线的特点和一般规律是：一般采用单线制、用电设备并联、负极搭铁、线路用颜色不同的线和编号加以区分，并以点火开关为中心分成几条主干线。
　1、蓄电池正极线：从蓄电池引出直通熔断器盒，也有的从蓄电池正极线直接引到启动机正极接线柱上，再从哪里引出较细的正极线到其他电路。
　2、点火、仪表、指示灯线：必须经过汽车钥匙才能接通电路。
3、专用线：不管发动机工作都需要接入的电器，如收放机点烟器等，由点火开关单独设置一挡予以供电。
　　4、启动控制线：启动机主电路的控制开关(触盘)常用磁力开关来通断。其接线方式有三种形式：小功率启动机磁力开关的吸引线圈保持线圈由点火开关的启动档控制；大功率起动机的吸引保持线圈则由起动机继电器控制（如东风解放及三菱重型车）;-装有自动变速器的轿车，为了保证空档启动，常将启动控制线串接在空档开关上。
5、搭铁线：搭铁点分布在汽车全身，与不同金属相接（如铁、铜与铝、铝与铁）形成电极电位差，有些搭铁部位容易沾染泥水油污或生锈，有些搭铁部位是很薄的钣金片，都可能引起搭铁不良，如灯不亮仪表不起作用喇叭不响等。所以，有的汽车采用双搭铁线。
四、汽车电源系统接线规律：
1、发电机与蓄电池并联，蓄电池负极必须搭铁。蓄电池正极经电流表（或直接）接法电机正极，蓄电池静止电动势常在11.5V～13.5V，发电机输出电压常限定在13.8V～15V之间（24V电系28V~30V）。发电机工作时正常电压比蓄电池电压高0.3～3.5V，这主要是为了克服线路压降，使蓄电池充电时既能充足，由不至于过度充电。
2、国产硅整流发电机的接线柱旁均有标记或名称，“十”或“B十”为“电枢”接线柱，此接线柱应与电流表或蓄电池“十”极相连；“F”为“磁场”接线柱，它与调节器“磁场”接线柱相连；“E”为“搭铁”接线柱，应与调节器的“搭铁”接线柱相接。
3、采用外装调节器的交流发电机的磁场线圈搭铁方式由两种：一种是磁场线圈直接在发电机内部搭铁，如国产东风EQ1092 BJ2020汽车的发电机；另一种是磁场线圈不再发电机内部搭铁，而是通过调节器搭铁，如解放CA1092汽车的交流发电机。)
五、汽车启动系统接线规律：
1、点火开关直接控制启动机的电路：点火开关在启动档直接控制启动机的吸拉保持线圈，多用于1.2KW以下的启动机的轿车电路；1.5KW以上启动机的磁力开关线圈的电流在40A以上，用启动继电器触点作为开关。
　　2、带启动保护的启动机控制电路：当启动点火开关在0档时，电路均断开。点火开关在1档时（未启动）的供电线路由：发电机激磁点火线圈仪表点亮指示灯。点火开关在2档时，除了接通上述电路，还要接通启动机继电器电路：蓄电池正极——电流表——点火开关——启动机继电器线圈——继电器常闭触点——搭铁——蓄电池负极——起动机驱动主机。与此同时，触桥将点火线圈旁路触点接通，电流直通点火线圈初级，附加电阻被隔除在外。发动机点火工作后，发电机中性点N的对地电压（约发电机调节电压的0.5）使启动继电器中的启动保护继电器常闭触点断开，切断充电指示灯搭铁点路，充电指示灯熄灭，表示发电机工作正常。同时也切断了启动继电器线圈的搭铁电路，当发电机正常工作时，即使误将点火开关扳到2档，启动机也不会与飞轮啮合，避免打坏飞轮齿圈与启动机，起到保护启动机的作用。
六、汽车点火系统接线规律：
汽车点火系统可以分为普通（有触点）点火系统、无触点点火系统、微机控制点火系统等形式，其工作过程基本上都是按以下顺序循环：初级电流接通——初级电流切断（此时恰是某缸活塞处于压缩上止点前某一角度）——初级线圈产生自感电动势（300V左右）——次级线圈互感产生脉冲高压（6000～30000V左右）——火花塞出现电火花。
　　无触点点火系统的点火模块必须具备的引出线：由点火开关控制的电源输入线2条（4、5脚），由信号发生器（信号发生器与分电器轴一体）来的信号输入线3条（5、5、3脚，其中5脚供信号发生器的电源火线），初级电流的输入、输出线2条（1、2脚）。
七、汽车照明系统的接线规律：
汽车照明系统一般由前照灯、示宽灯（位置灯）、尾灯（后示宽灯）、牌照灯、仪表灯、室内灯等组成，其中前照灯又分为远光灯与近光灯，用变光开关控制。照明灯由灯光开关控制：灯光开关在0档关断、1档未小灯亮（包括示光灯、尾灯、仪表灯、牌照灯）、2档为前照灯、小灯同时亮。灯光系统的电流一般来自蓄电池正极，不受点火开关控制（由于前照灯远光功率较大，常用灯光继电器来控制通断，开关的2档用于控制继电器线圈）。超车灯信号常用远光灯亮灭来表示，发出此信号时不通过灯光开关，属于短时接通按钮式。现代汽车的照明系统常用组合开关集中控制，组合开关多装在转向柱上，位于转向盘下侧，操作时驾驶员的收可以不理开转向盘。
八、汽车仪表报警系统接线规律：
1，所有电气仪表都受点火开关控制。
2、各仪表的表头与其传感器串联，燃油表、水温表一般还接有仪表稳压器。
3、电流表串联在发电机正极与蓄电池正极之间。发电机充电电流从电流表正极进去，指针偏向正端，而在蓄电池往外放电时，指针偏向负端。一下两种电流不通过电流表：超过电流表量程的负载电流，如启动机、预热塞、喇叭灯电流：发电机正常工作时向其他负载的供电电流。注意：当发电机不工作时，蓄电池向其他负载供电的电流必须经过电流表。现代汽车多用充电只是等代替电流表，其缺点是不知充放电流大小，过充电不易发现。
4、电压表并接在点火开关之后，只在点火开关接通时显示系统电压。12V系统常使用10V~18V、24V电系常使用20～36V的电压表。
5、指示灯、报警灯常与仪表装配在一个总成内或在附近布置，它们与仪表一同受点火开关的工作档（ON）和启动档（ST）控制。在ON档应能检验大多数仪表、指示灯、报警灯是否良好。指示灯和报警灯按照电路接法可分为两种：一种是灯泡接点火开关火线，外接传感开关：开关接通则与搭铁构成通路，灯亮。如：充电指示灯、手制动指示灯、制动液面报警灯、门未关报警灯、机油压力报警灯、水位过低报警灯等。另一种接法是指示灯泡接地，控制信号来自其他开关的火线端。如：远光指示灯、转向指示灯、座椅安全带未系指示灯防抱死制动指示灯（ABS）、巡航控制指示灯等。
6、汽车仪表常用双金属片电热丝式结构，表头表头一般只有2根线。例如，燃油指示表的两个接线柱是上下排列的，一般情况下应将上接线柱与电源线相连，下接线柱与传感器相连，否则将不会正常工作此外，还有双线圈十字交*、中间油一个磁性指针的仪表，夺为3线引出，其中一条接点火开关，另一条线搭铁，还有一条线接传感器。机械式仪表不与电路相接，如软轴传动的车速里程表、直接作用的弯管弹簧式制动气压表、油压表以及乙醚膨胀式水温表、油温表等，这些仪表读数精度较高，但要引入许多管路、软轴进入仪表盘，拆装麻烦，甚至易于泄漏，正在逐步被电子控制仪表所代替。
九、汽车信号系统接线规律：
信号系统主要油转向信号、危险警告信号、制动信号、倒车信号、喇叭等，这些信号都是由驾驶员根据道路交通情况向别的车辆和行人发出的，带有较强的随机性，一般*自身开关控制如制动信号多由制动踏板联动控制：倒车灯多由变速杆倒档轴联动控制，不用驾驶员特意操作即可接通，喇叭按钮多在转向盘上，驾驶员手不离方向盘即可发出信号。
　　1、转向信号灯具有一定的闪频，国标中规定为60～120磁/分，日本规定在（85＋10）次/分，转向灯功率常为21～25W，前后左右均设，大型车辆和轿车往往在侧面还有一个转向信号灯。其电路一般接法是：转向灯与转向灯开关以及转向闪光继电器经危险警告灯开关的常闭触点与点火开关串联，即转向信号灯是在点火开关处于工作档（ON）时使用。
2、危险警告灯的使用场合主要有：本车有故障或危险不能行驶：本车有牵引别车的任务，需要他车注意：本车需要优先通过，需要他车避让。因此，危险警告灯可以在发动机不工作时使用，此时无需接通点火系统及仪表报警灯，为此设有危险警告开关，它是一个多刀联动开关，在断开点火开关接线的同时，接通蓄电池接线，闪光器及灯泡电源直接来自蓄电池，并将闪光继电器的输出端与左右转向灯连在一起。即在闪光继电器动作时，左右转向灯及指示灯同时发出危险信号。
结束语：学生初学汽车电路图要多多请教汽车专业人士，同时注重收集相关技术资料，深入研究典型汽车电路及特点，做的触类旁通，举一反三。特别在学习实践中，学生应积累新技术、新方法、新工艺的应用。学习汽车电路图绝不是一朝一夕就可完成的，要想读的懂、读的快，只有坚持不懈多看电路图，才能提高识读汽车电路图的能力。
