电气安装与维修实训室建设方案

电气安装与维修实训室-建设是参照技能大赛有关标准,并结合职业学校实训教学进行设计开发,针对职业学校电气、自动化、机电等专业技术基础课实训要求,结合工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求,开发的一种通用实训平台。适合职业学校培养行业所需,具有实际操作技能和工程施工能力的专业人才和初级管理人员。装置采用钢制网孔板和铝合金型材组成基础架构,较真实的反映施工现场,配备有专用电源控制柜,施工工具线路与学生实训操作线路安全分离,控制电路电源的紧急停止及多路安全保护 措施使设备具有极高的安全可靠性。
装置包含工业电气设备安装架、电源配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、 PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、 标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作,使学生 掌握电气设备安装、调试运行、维护等综合能力。



二、电气安装与维修实训室-配置:
序号 设备名称 实验项目 数量







1

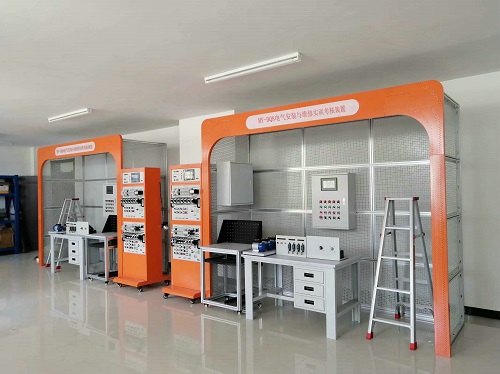

MY-DQ8电气安装与维修实训考核装置

实训目的:
1、电表箱的安装
2、配电箱的安装
3、日光灯的安装
4. 白炽灯的安装
5、吸顶灯的安装
6、节能灯的安装
7、高压钠灯的安装
8、PVC管的处理与布置
9、PVC管的穿线
10、开关与插座的安装
11、分线盒的安装
12、线路分配设计
13、施工规范的学习与训练
14、安全施工要求学习与训练
15、两地控制一盏灯
16、线槽布线施工训练
17、隔离开关的安装
18、配电线路的接线实训
19、金属桥架的组合与安装实训;
20、塑料线槽的敷设实训;
21、金属线管的敷设实训;
22、电气控制箱的安装
23、电气控制电路安装实训
24、三相异步电动机直接起动、停车的控制电路连接;
25. 接触器联锁的三相交流异步电动机正、反转控制电路的连接;
26、按钮联锁的三相交流异步电动机正、反转控制电路的连接;
27、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
28、三相交流异步电动机Y-△(手动切换)启动控制电路的连接;
29、三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;
30、三相交流异步电动机能耗制动控制电路的连接;
31、三相交流异步电动机反接制动控制电路的连接;
32、多台(3台及以下)电动机的顺序控制电路的连接
33、电动机的往返行程控制电路的连接;
34、普通车床控制电路的连接;
35、三相交流异步电动机既能点动,又能连续转动控制电路连接;
36、两地控制电路的连接;
37、按钮切换的双速电动机调速控制电路的连接;
38、时间继电器切换的双速电动机调速控制电路的连接;
39、变频器面板功能参数设置和操作实训;
40、变频器对电机点动控制、启停控制;
41、电机转速多段控制;
42、工频、变频切换控制;
43、基于模拟量控制的电机开环调速;
44、基于面板操作的电机开环调速;
45、变频器的保护和报警功能实训;
46、基于PLC的变频器开环调速;
47、PLC控制电机顺序启动;
48、PLC控制三相异步电动机Y-△启动电路;
49、触摸屏的参数设置;
50、触摸屏的编程;
51、触摸屏、PLC、变频器的综合实训;
52、两相混合式步进电机的控制;
53、交流伺服电机的控制;
54、CA6140车床电路的操作及故障考核实训;
55、Z35钻床电路操作及故障考核实训;
56、X62W万能铣床电路操作及故障考核实训;
57、T68镗床电路操作及故障考核实训;









10套






2

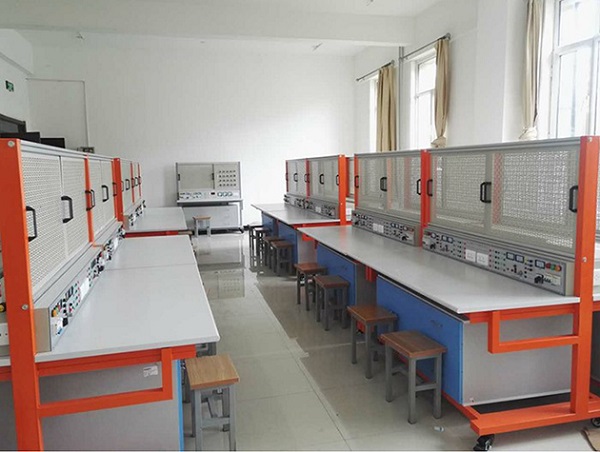

MY-304A初级维修电工实训装置

实训目的:
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路







20套
3 电脑 i5-12500 内存:8G固态硬盘:512G N(W11H,260W,3+3)(惠普) 10
