液压与气动技术实验室建设方案

序号

设备名称

所开实验项目

数量




1

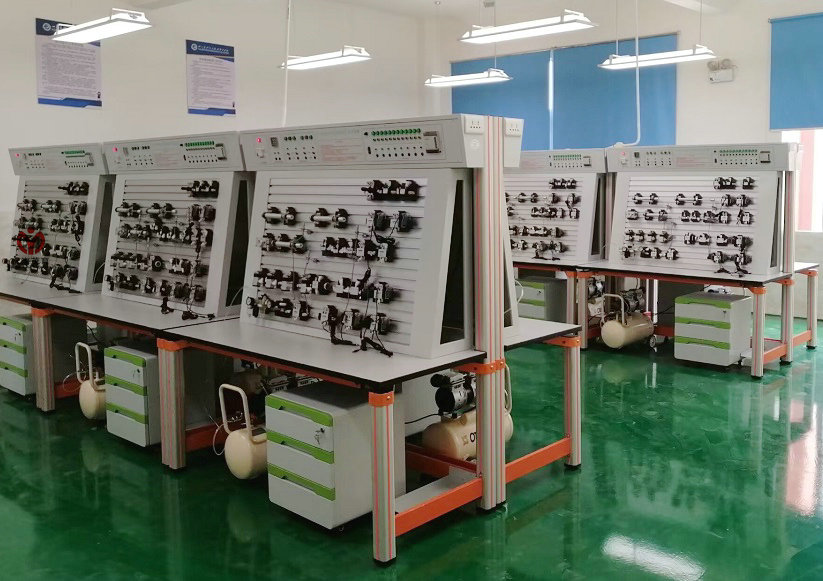

MYYA-12A气动PLC控制实验台

实验目的：

一、气动与液压实训室设备是适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、实验目的：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、多缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC的指令编程，梯形图编程的学习及应用
24、PLC编程软件的学习和使用
25、PLC与计算机的通讯，在线调试、监控
26、PLC控制的液压基本回路（优化控制）





10台

2

MYYA-12B透明液压PLC控制教学实验台

实验目的：

一、实验台是根据高校机电一体化对气、电、液控制的教学大纲要求，综合了液压PLC控制实验台的优点，采用了开放型综合实验台结构，实验时，可以让学生直观、感性地对比、了解电、液各自具有的特点、特色、及优缺点等。液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。通过与PLC比较，，可以加深对PLC可编程序控制器的了解及掌握。
二、实验目的：
⑴调压控制回路
1.溢流阀压力调定回路；    2.溢流阀限制低压回路；
⑵卸荷回路
3．三位四通换向阀的卸荷回路 4.二位二通阀卸荷回路

5. 溢流阀卸荷回路
⑶稳压回路
6.液控单向阀保压回路
⑷卸压回路
7.节流阀卸压回路    8.三位四通卸压回路
9.顺序阀的泄压回路
⑸调速回路
10.进油节流调速回路,  11.回油节流调速回路
12.旁路节流调速回路, 13.调速阀控制调速回路
14.差动连接增速回路15.用电磁阀和调速阀的减速回路
16.二位三通控制的差动回路  17.二次进给工作回路

18. 差动工作换接回路
⑹同步回路
19.节流调速阀控制的同步回路  20.双缸同步回路

⑺换向回路
21.换向阀控制换向回路  22.液动换向阀控制换向回路
23.行程开关控制的顺序回路 24.压力继电器控制的顺序回路
25.三位四通手动换向回路
⑻锁紧回路
26.换向阀锁紧回路      27.液控单向阀锁紧回路

10台

3

电脑

i5-12500 内存：8G固态硬盘：512G N(W11H,260W,3+3)

20台
