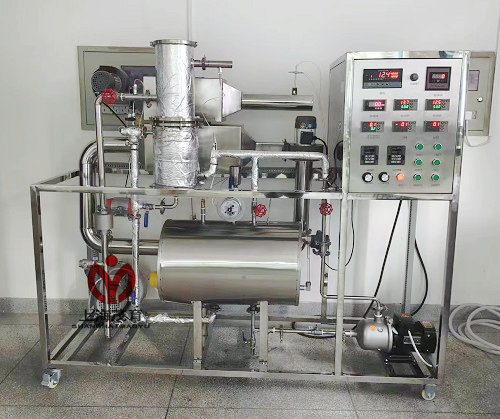

教学型热管换热器实训装置

教学型热管换热器实训装置-(MYR-10C )实验要求
1、气-液、液一液，气一气三种换热器，一个装置实现 3种换热模式，3种换热模式组合在一起，能独立操作。

二、技术参数
1、输入电源：单相AC220V±10% 50Hz，功率2.0KW。
2、低噪音轴流风机，功率：120W，流量：300 m³/h。
3、毕托管流量计配风压传感器测流速：量程0-500pa。
4、冷、热端测速段风管直径Φ89mm；翅片式（铝轧片管）热管换热器，尺寸 Φ20×420mm ，材质紫铜管。
5、玻璃热管换热器，尺寸：Φ16×400mm；热水加热器，功率500W。
6、低噪音循环水泵参数： 流量：20L/min ，扬程：12m，功率：100W。
7、不锈钢水箱，容积80L。
8、液体流量计，范围10-100L/h。
9、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
10、万能输入8点巡检仪检测显示温度、流速。
11、外形尺寸：1600×550×1600mm，外形为不锈钢可移动支架，带双刹车轮。

---
