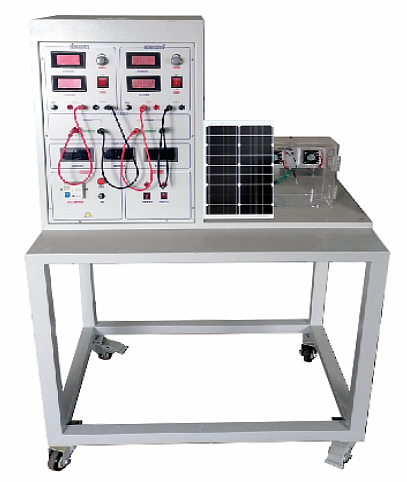

半导体制冷热泵技术实训台

一、概 述
MYCN-22E 多级半导体制冷热泵技术实验装置采用水冷式大功率多级半导体制冷片，可演示半导体制冷片制冷、热泵的状态，分别来演示并验证：帕尔帖效应、塞贝克效应。

二、技术性能
1、输入电源：单相三线～220V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.2kVA
4、外形尺寸：1000mm×700mm×1100mm，
5、安全保护：具有漏电保护装置，安全符合国家标准
6、制冷热泵模式：水冷级半导体
三、装置特点
1、采用大功率水冷多级半导体制冷组片，作为主要实训主体，冷/热面采用水冷散热。
2、可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片。
3、面板上提供的实验连接端子，可连接帕尔帖效应、塞贝克效应实验，既能定性观察实训现象、参数，又能通过测量仪表定量测量。
4、平台：采用一体化设计，双循环水路，微通道散热器
四、基本配置及功能
1、可调直流数字电压表2个：
测量范围0～20V，A的输入电压、半导体制冷片B的输入电压。
2、直流数字电流表2个：
A的输入电流、半导体制冷片B的输入电流。
3、直流稳压电2个
提供0～15V连续可调的直流电源.10A
4、多级双循环水冷式半导体制冷机组
由两片多级制冷器、水冷散热器、等组成的多级水冷热泵式半导体制冷机器，可直观观察散热系统的工作原理及现象。
5、温度仪表3个：
测量系统各点的温度。
6、微通道热交换器：
制冷时给热水系统散热
7、微型水泵2个：
使水冷液循环对半导体制冷片的热端进行散热。
8、水冷板式换热器：接口6MM，铝质
五、实训项目
1、演示多级半导体并验证帕尔帖效应
2、演示多级半导体并验证塞贝克效应
3、多级半导体制冷片热泵效应
4、多级半导体制冷片热泵时的参数测试
5、半导体制冷片制冷效应
6、多级半导体水循环时，制冷片制冷时的参数测试
7、多级半导体水循环时，制冷片热电效应
8、半导体制冷片热电效应参数测试
