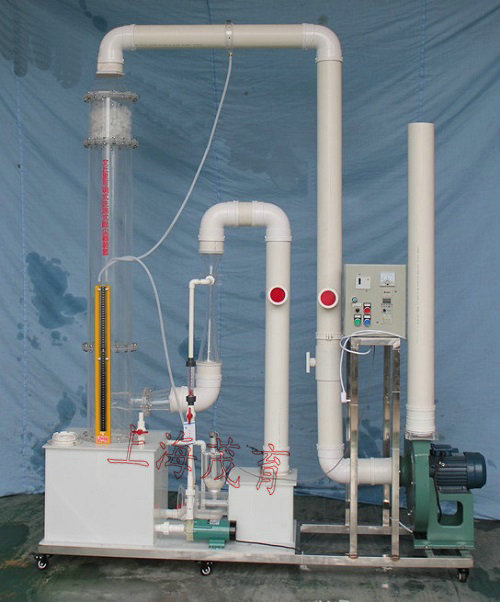

文丘里可调式洗涤式除尘器实验装置

MYH-311A 文丘里可调式洗涤式除尘器实验装置-原理、用途及特点：
文丘里洗涤器是一种高效高能耗湿式除尘器，含尘气体以高速通过喉管，水在喉管处注入并被高速气流雾化，尘粒与液（水）滴之间相互碰撞使尘粒沉降。这种除尘器结构简单，对0.5～5um的尘粒除尘效率可达99%以上，但压降，能耗较大。该洗涤器常用于高温烟气降温和除尘，经改进的文丘里除尘器的形式很多，应用也很广泛。文丘里洗涤器主要由文丘里管（简称文氏管）和脱水器两部分组成。文氏管有进气管、收缩管、喷嘴、喉管、扩散管、连接管组成。脱水器也叫除雾器，上端有排气管，用于排出净化后的气体；下端有排尘管道接沉淀池，用于排出泥浆。

二、主要技术参数及指标：
1、环境温度：5℃～40℃、
2、系统风量50~300m³/h
3、除尘效率：90~99%，
4、压力降：<3000Pa
5、装置外形尺寸：长2300mm宽500mm高2300mm、
6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；、
三、主要配置：
1、文丘里可调除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；
2、通过喉管喷嘴可调装置1套
3、贮液箱1只、白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净；
4、流量测量与调节：进水流量计1只：量程100~1000L/h；
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
6、有机玻璃粉尘自动加料装置1套：立式加料；
7、气尘静态混合器1套：采用箱式静态混合器；
8、人工监测进出口2组、测压环2组、透明测压软管1批；
9、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
10、变频器1套：控制风机转矩调节风量大小；
11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
12、 Ø 110连接管路及控制球阀
13、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
四、教学资源组成:(虚拟实训系统)。
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画

---
