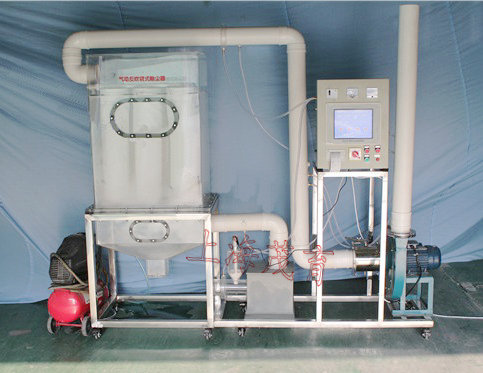

气动反吹袋式除尘器实验设备

此装置为布袋除尘器，它是过滤式除尘器的一种，是使含尘气流通过过滤材料将粉尘分离捕集的装置。这种装置主要采用纤维织物作滤料，常用在工业尾气的除尘方面。它的除尘效率一般可达99%以上。虽然它是最古老的除尘方法之一，但由于它效率高、性能稳定可靠、操作简单、因而获得越来越广泛的应用。

其主要原理是：含尘气流从进气管进入除尘设备后，从圆筒形滤袋外侧向布袋内侧流动，在通过滤料的孔隙时，粉尘被捕集与滤料上，透过滤料的清洁气体由滤袋上部开口排出。沉积在滤料上的粉尘，可定期由在安装在布袋开口上方的压缩空气喷嘴释放高压气体而造成布袋膨胀、振动而从滤料表面脱落，落入灰斗中。因为滤料本身网孔较大，因而新鲜滤料的除尘效率较低，粉尘因截流、惯性碰撞、静电和扩散等作用，逐渐在滤袋表面形成粉尘层，常称为粉层初层。初层形成后，它成为袋式除尘器的主要过滤层，提高了除尘效率。滤布只不过起着形成粉层初层和支撑它的骨架作用，但随着粉尘在滤袋上积聚，滤袋两侧的压力差增大，会把有些已附在滤料上的细小粉尘挤压过去，使除尘效率显著下降。另外，若除尘器阻力过高，还会使除尘系统的处理气量显著下降，影响生产系统的排风效果。因此，除尘器阻力达到一定数值后，要及时清灰。本设备可作为布袋除尘净化实验原理演示装置。
二、主要技术参数及指标：
1、环境温度：5℃～40℃
2、气体流动方式为外滤式，动力装置布置为负压式。
3、处理气量 50-200m³/h，
4、过滤速度为1m/min
5、设备净化效率大于99%
6、设备压损：800～1200Pa
7、装置外形尺寸：长2200mm宽600mm高1800mm、
8、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
9、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
二、主要配置：
1、袋式除尘器1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置；
2、滤袋6个：(过滤速度为1m/min。滤袋材质为：涤纶针刺毡覆膜滤袋、滤袋过滤面积、0.35平方米、Ø 160×700 mm、滤袋为内滤式)
3、气动反吹装置1套、规格: Ø 20 mm、
4、空气压缩机1台（电源 220V 、功率750W、最大气量：36L/min，气量容积30L）、
5、有机玻璃粉尘自动加料装置1套：立式加料；
6、气尘静态混合器1套：采用箱式静态混合器；
7、人工监测进出口2组、测压环2组、透明测压软管1批；
8、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
9、变频器1套：控制风机转矩调节风量大小；
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
11、 Ø 110连接管路及控制球阀
12、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

---
