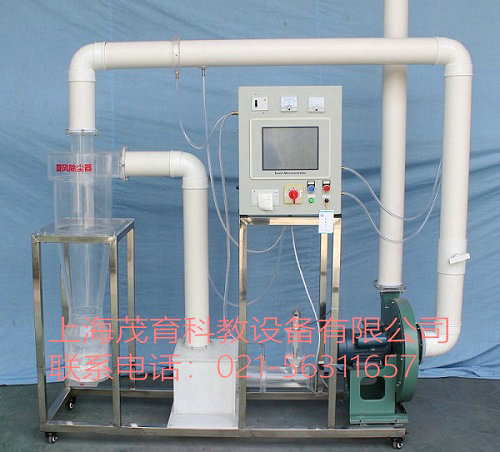

MYH-304A旋风除尘器装置

旋风除尘器装置,旋风除尘器,数据采集旋风除尘器原理、用途及特点：
旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。
二、旋风除尘器装置,旋风除尘器,数据采集旋风除尘器主要技术参数及指标：
1、风量：300~700m³/h；
2、入口气体含尘浓度：<50g/ m³
3、除尘效率：70%~80%；
4、压力降：<2000Pa；
5、装置外形尺寸：长1800mm宽450mm高1600mm、
6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、旋风除尘器装置,旋风除尘器,数据采集旋风除尘器主要配置：
1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；
2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
9、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
四、教学资源组成:(虚拟实训系统)。
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画
