钟式沉砂池,钟式沉砂池装置,钟式沉砂池实验装置

钟式沉砂池，钟式沉砂池装置实验目的：
该池可称是高效新颖的“钟式沉砂池”。它利用叶片调控池内水流流态与流速，以加强砂粒的沉降，而分离有机物令它随水逸出。该类型沉砂池为美国公司专利。
沉砂池除砂效率可达95％（砂粒粒径≥0.297mm），有机物分离效率约70％。在我国有应用实例。其设备上部一圆形体，同侧设有进出水口，下部一小圆形体，当中是锥体，设有叶片转动，强把进水砂粒向下沉降。小圆聚砂体中央有一根砂粒提升管，用压缩空气把砂排出。
通过实验运转能达到以下目的：
1、 掌握沉砂池的工作原理；
2、 加强对内部的结构认识；
3、了解运转的工作顺序。
二、主要技术指标及参数：
1、环境温度：5℃～40℃、
2、处理流量12 L/s、
3、沉砂池Ø 350 mm×500 mm
4、装置外形尺寸：800mm×500mm×1500mm
5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、

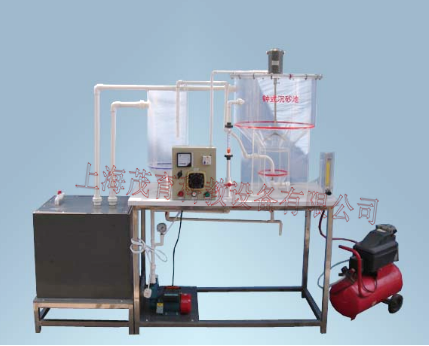

三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，300×400×450mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×400×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）、4、钟式沉砂池1套、透明有机玻璃材质、壁厚8mm，规格：Ø350×700mm；
5、防腐蚀304不锈钢提升水泵1台、流量：1m3/h)、扬程：15（m）功率370W；
6、气泵1台、功率：40 W、最大气量：16L/min，
7、流量测量与调节：进水流量计1只、（LZS-15、量程60~600L/h）
8、流量测量与调节：气体流量计1只、（LZB-10、量程250~2500L/h）
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
