柜式空调技能实训考核装置

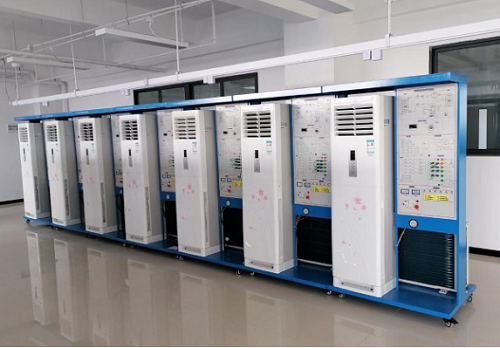

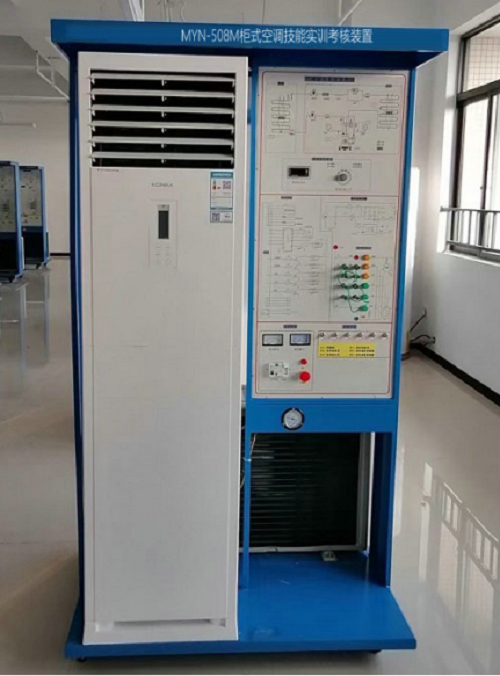

一、MYN-508M 柜式空调技能实训考核装置-概述
  柜式空调实训考核装置”是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、特点
1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；，屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
3、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
4、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
三、技术参数
1、工作电源：AC220V 50Hz±5%（单向）
2、外形尺寸：1100×800×1800mm
3、整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
四、装置的基本装备
1电源、仪表控制屏
控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1）交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只 测量范围０～250V，用于监测电网电压，交流电流表2只测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
2）制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于测量空调.
温度检测单元：提供三位半数字温度表2只，用波段开关切换，显示不同点的温度变化情况
3）电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
2.实训台
实训桌为铝合金双层亚光密纹喷塑结构，、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
3.故障
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。
六、实训项目
1 技工基本技能实训
2 专用工具的基本操作
3 系统管件焊接
4 系统的检漏
5冷系统的抽真空与充注制冷剂R22
6 技能实训（设计、安装、调试及检修
7 R型空调主控板电路原理
8 电器元件的测量及系统运行
9 R-23型空调器故障与分析
10 测与故障分析
11电器元件的测量及系统运行
12 障与分析
13 模拟变压器T的副边N2开路，整机不工作
14 桥堆：模拟桥式整流桥环+12V无输出，整机不工作
15 稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
16 模拟红外接收管无电源输入，不能遥控
17 温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
18 P13脚：模拟IC1的P13无信号输出
19 P12脚：模拟IC1的P12无信号输出
20 RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
21 Y2线圈：模拟继电器RY2线圈坏，室外风机不转
22 RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
23 Y6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
24 模拟继电器RY5线圈坏，室内风机高速时风机不转.断开继电器RY1
