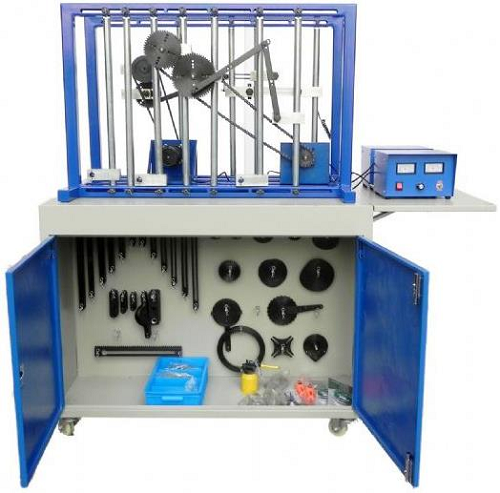

平面机构设计及运动组合分析实验台

MY-520B 平面机构设计及运动组合分析实验台-介绍：
一、实验内容：
1、平面机构创新设计：学生根据所学知识和实验台提供的零件库，设计平面机构传动方案。
2、平面机构拼装：学生可根据本实验台提供的13种以上传动方案或自己的设计方案进行组装。
3、平面机构运动学测试及仿真实验：学生通过对自己设计的平面机构进行测试分析、运动分析、实验结果分析。
二、性能特点：
1、采用全钢制结构，工作台架采用双面操作设计，美观大方，适用性强，操作方便。
2、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变对机构运动特性的影响。
3、该实验台集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。
4、该实验台采用适应高速动态参数测试的PCI数模采集卡进行数据采集，测试速度快、精度高、性能稳定。
5、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提交实验报告模板。
三、主要技术参数：
1、交流带减速器电机电源：220V/50HZ，功率：90W ；
2、测试传感器：1、角位移传感器：输出电压：0-5V脉冲数：500P 1支
3、直线位移传感器：输出电压：0-5V量程：200L 1支
4、外形尺寸：1200×780×780mm
四、提供15种拼装方案：
1、曲柄滑块机构
2、曲柄导杆机构
3、曲柄导杆滑块机构
4、曲柄摇块—齿轮齿条机构
5、曲柄摇块机构
6、双曲柄摇块机构
7、曲柄摇杆机构
8、凸轮机构
9、槽轮机构
10、齿轮—曲柄摇杆机构
11、齿轮—曲柄导杆滑块机构
12、齿轮—曲柄导杆摇杆机构
13、齿轮—曲柄摇块机构
14、齿轮—曲柄滑块机构
15、齿轮—槽轮机构
