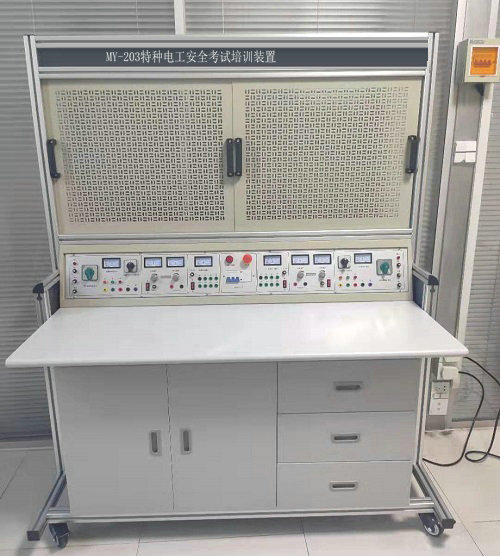

特种电工安全考试培训装置

该设备是低压电工作业安全技术实操考核系统，必须满足国家安监总局（应急管理部）和《低压电工作业安全技术实际操作考试标准》的相关标准要求，采用实物仿真的解决方案，完全满足标准中要求的实训和考试功能。该本装置主要由实训桌、网孔板组成。

操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、功能特点：

1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。

3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、技术性能：

1、输入电源：三相四线（或三相五线）～380V±5% 50Hz

2、工作温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：80Kg

5、外形尺寸：1300mm×680mm×1690mm

四、实训台配备

1、提供线交流三相36V电压

2、交流仪表

1）交流电流表2只

2）交流电压表2只

3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。

4、600*550mm网孔板，采用优质钢板数控机床冲孔，表面喷塑。

五、参考实训项目

1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）

2、三相异步电动机正反转控制线路的接线及安全操作（K22）

3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）

4、单相电能表带照明灯的接线及安全操作（K24）

5、间接式三相四线有功电能表线路（K25）
