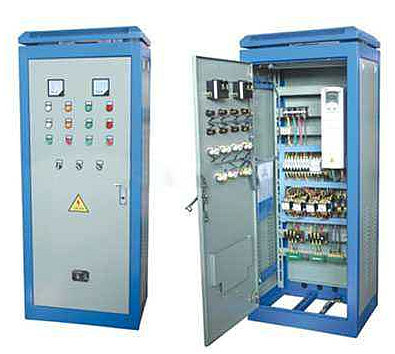

变频控制实训柜

变频控制实训柜-(MY-404C)概述：
本装置是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，变频器选用应用广泛的三菱FR-A840-0.75K变频器，带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。
二、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)
3、装置容量：＜0.5KVA
4、重  量：＜110Kg
5、外形尺寸：700cm×500cm×1700cm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、变频控制实训柜-组成
  实训装置由控制柜、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
（一）控制柜
1.控制面板
控制面板采用铝塑板，上面装配有交流电压表450V1只，交流电流表10A3只，指示灯7只，控制按钮8只，转换开关 1   只
2.继电接触组件
  提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。
3.变频器实训模块
装置采用三菱FR-A840-0.75K高性能变频器，三相380V交流供电，内置EMC滤波器，输出功率0.75KW。集成RS485通讯接口，具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式；集成12路数字量输入/9路数字量输出，3路模拟量输入/2路模拟量输出；具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。
变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。
（二）三相鼠笼异步电机：交流380V/△
（三）电机导轨及光电编码器一套
四、实训项目
继电接触控制实训
1、三相异步电动机点动控制和自锁控制
2、三相异步电动机Y/△换接启动控制
3、三相异步电动机联锁正反转控制
4、三相异步电动机延时正反转控制
变频控制实训
5、变频器功能参数设置与操作
6、频器报警与保护功能
7、多段速度选择变频调速
8、外部端子点动控制
9、外部端子遥控控制
10、控制电机运行时间操作
11、控制电机正反转运动控制
12、电压/电流监视器信号输出及显示
13、瞬间停电变频器参数设定
14、外部模拟量（电压/电流）变频调速
15、基于变频调速的RS485通信
16、基于三角波的变频调速控制
17、三相异步电机的变频调速
18、变频恒压供水模拟控制
19、基于三角波的变频调速控制实时曲线
20、三相异步电机的变频调速实时曲线
21、三相异步电机变频调速时电压、电流、功率、转速实时采集显示
