微波炉维修技能实训考核装置

MY-509A 微波炉维修技能实训考核装置-是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》及的教学和实训要求而研发的微波炉实验台。该实验设备适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁波等专业课程的实训教学。本装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中电磁类维修实操，初级、中级技能鉴定考核。
二、微波炉维修技能实训考核装置-特点：
（1）配套性：本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
（2）实用性：本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的微波炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
（3）综合性：实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握微波炉工作方式，提升学生的综合能力和维修技能。
三、技术性能：
1、输入电源：单相三线～220V±10%  50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：1160×730×1350mm
四、系统组成：

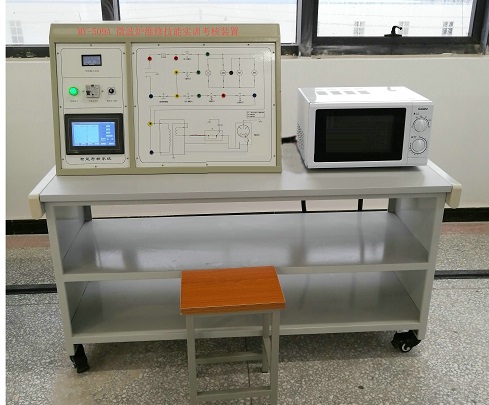

  （1）该实验设备由微波炉实物、电气控制板、实训考核系统和实验台组成。
  （2）微波炉实物：主要有电源部分、磁控管、炉腔、炉门四部分组成
  （3）电气控制板：微波炉的电气控制系统，包括微波产生电路、磁控管控制电路、状态显示电路、定时电路、安全保护电路等单元；
  （4）实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
  （5）实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
五、实训内容：
1、微波炉主要元器件，控制芯片，显示器件的认识与检测
2、微波炉结构的认识及拆装
3、微波炉微波产生电路的常见故障及检测维修
4、微波炉加热的原理分析及实物演示
5、微波炉控制电路及定时电路常见故障与检测维修
6、微波炉电压转换电路的常见故障及检测维修
7、微波炉保护装置的检测与维修
8、微波炉常见故障的检测及维修
9、漏电安全防护报警系统故障分析和排除
