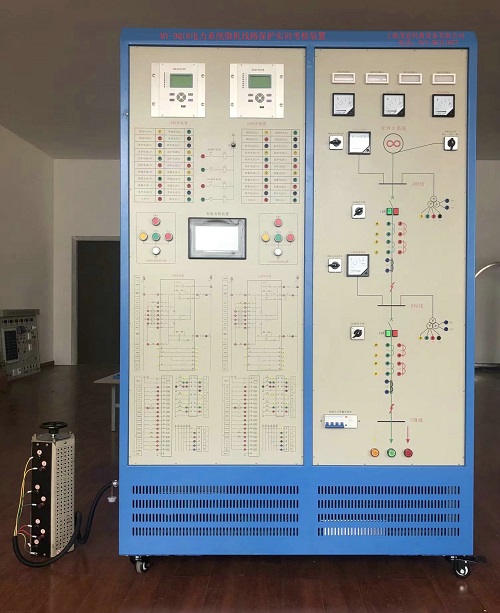

电力系统微机线路保护实训装置

电力系统微机线路保护实训装置-（MYDQ-18)采用现代电力工程中广应用的微机变压器保护装置，配以电源、三绕组变压器、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。
二、技术指标：
1、电 源：三相AC380V±10%/50Hz，容量<3.0kVA；
2、工作环境：温度-10℃～+40℃，相对湿度＜85％(25℃)，海拔＜4000m；
3、重 量：<260kg；
4、尺 寸：145×60×190cm
三、实训考核项目:
1. 基本实训项目
（1）模拟系统正常﹑最大﹑最小运行方式
（2）模拟系统短路
（3）微机保护装置基本功能试验
（4）微机无时限电流速断保护
（5）微机定时限过电流保护
（6）微机定时限过电流保护
（7）微机无时限电流速断保护
（8）微机带时限电流速断保护
（9）阶段式电流保护
（10）运行方式对保护灵敏度的影响及灵敏度校验
（11）电流电压连锁保护
（12）反时限保护实验
（13）阶段式过电流保护与自动重合闸前加速
（14）阶段式过电流保护与自动重合闸后加速
（15）其它线路保护形式, 功率方向过电流保护, 零序电流保护, 过负荷保护
（16）二次回路接线
（17）二次回路调试
（18）保护计算整定
（19）保护动作试验
