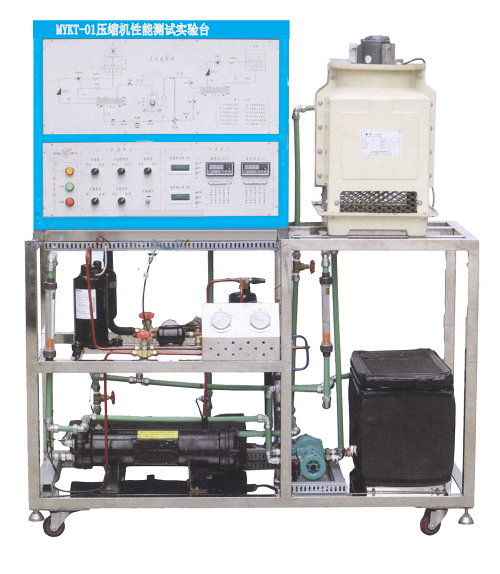

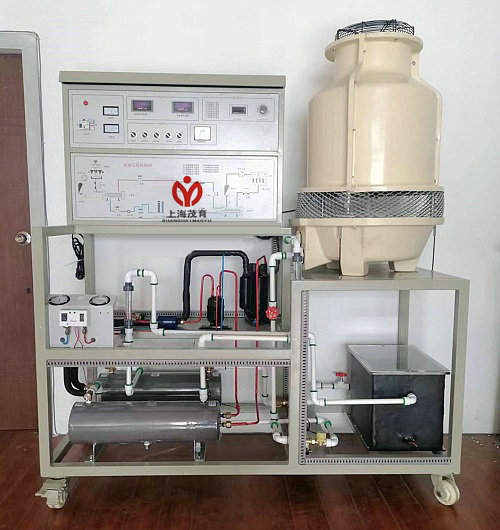

制冷压缩机性能测试实验装置

  MYKT-01 制冷压缩机性能测试实验装置-  是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计。装置采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。强化了学生对空调制冷压缩机性能系统故障诊断与维修等综合职业能力。能满足实训教学、实际工程训练及职业技能竞赛的需要。

二、制冷压缩机性能测试实验装置-特点：
1、本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量
2、采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方
3、设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
三、技术性能：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜2.5kVA
4、制冷剂：R22
5、制冷量：1.3kW
6、重  量：100kg
7、外形尺寸：120cm×60cm×142cm
8、移动脚轮：100*60mm
四、基本配置及功能
1、控制屏：采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2、交流控制单元：单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3、制冷系统：1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
4、循环水系统：
（1）水泵2只
   主要技术参数为：
   额定功率：95W
   额定扬程：6m
   额定流量：1.08立方米/小时
（2）水箱2只
   采用不锈钢材料制成，分别为冷凝器循环水箱和蒸发器循环水箱
（3）加热器1只（功率1000W）
   输出功率可通过电位器进行调节，用于加热蒸发器循环水
5、测量仪表：
（1）功率表2只（精度0.5级） 分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据
（2）数显温度表1只（精度0.5级）采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测8组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
（3）真空压力表2只（精度2.5级）量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力
（4）流量计2只（精度0.5级）采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量
6、控制仪表：高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
四、实训项目：
1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
3、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5、主、辅测制冷量相对误差的计算与分析
6、制冷机组能效比的计算与分析
