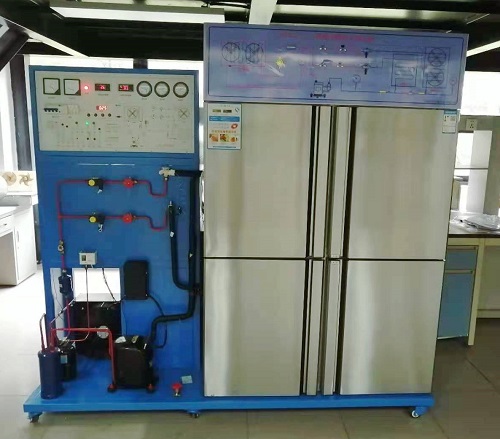

一机两库制冷模拟实验装置

MYKT-03 一机两库制冷模拟实验装置-是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核，能满足实训教学、实际工程训练的需要。

二、一机两库制冷模拟实验装置特点：
1、综合性强：整套实中装置集一机两库制冷系统、电气控制系统及故障系统于一体，系统真实完整，结构清晰、紧凑，满足对实训的要求
2、直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件
3、实训性强：台体设有故障装置，可实现电气控制故障设置，有利于开展技能鉴定、考核工作
4、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜7kVA
4、制冷剂：R22
5、制冷量：5.3kW
6、重 量：300kg
7、外形尺寸（大约）：180cm×80cm×180cm
四、基本配置及功能：实训装置主要由控制屏、实训桌、风冷制冷机组及冷库等组成
1、电源控制部分
  交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。
2、测量仪表
(1) 指针式电压表：0～450V，精度2.5级
(2) 真空压力表：-0.1～1.5MPa
(3) 真空压力表：-0.1～3.5MPa
(4) 数显温度表：采用PT100传感器，测量范围-50～+150℃
3、一机两库电气控制考核板：
面板上印有一机两库电气控制原理图，并设有相应测试点，便于学生分析测量。
4、一机两库制冷系统流程板：
面板上印有真实的一机两库库制冷系统系统流程图，配有2只温度控制器（分别测量和控制高温库和低温库的温度）、1只冷库专用化霜定时器（用于低温库）
5、故障设置箱：
    配备一扇带锁小门，内设10个钮子开关，都己经接到相应测试点，用来设置故障及恢复正常工作
6、风冷制冷机组：
   包含1匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、止回阀(单相阀)、4只手阀等构成。
7、冷冻冷藏双温冷库库体
采用优质不锈钢板做骨架，经过机械加工成型，隔层置保温防火发泡料，整机既坚固耐用，又美观大方。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置，库体尺寸为1000×500×1600（mm）。
8、实训桌：
  实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定
9、工具

序号	名称	型号	单位	数量
1	弯管器	CT-368-90	个	1
2	旋片式真空泵	TW-1A	台	1
3	双表修理阀	CT-536GF/S	个	1
4	数字万用表	DT9208	个	1
5	数字式钳形电流表	BM5280-20A	个	1

五、实训项目
1、一机两库系统的认识
2、一机两库电气控制系统的运行实训
3、一机两库制冷系统工况调试及保护技术
4、一机两库电气故障的设置和检测实训
5、制冷系统维修专用工具的基本操作
6、系统管道焊接
7、制冷系统维修基本工艺
8、制冷技术实训
9、冷柜电气控制系统连接及调试实训
