变频制冷制热实验装置

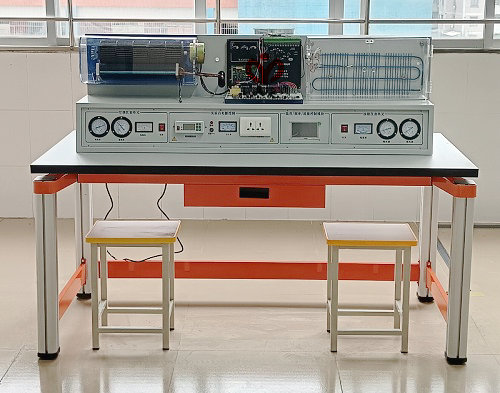

MYKT-07 变频制冷制热实验装置适合中等职业学校的制冷和空调设备运用与维修等专业的《制冷空调机器设备》《制冷空调装置的安装操作与维修》《制冷空调自动化》《空气调节技术与运用》等程的教学与实训。空调制冷制热实训台采用了变频技术，先将单相交流电源经整流桥整流成直流电，又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电，自动控制压缩机的速度达到节能的目的。另外新增加其它类型的空调、冰箱系统及电路十几 个机种，有利于学生更全面地掌握制冷制热技术。分体空调为立体结构，前面为仿真 室内机组，后部为仿真室外机组，室内机组改进为真实空调组件，外套真空调全透明外壳。冰箱方面也进行了改进，前后格分开：前面为冷冻室，后面为电冰箱压缩机、 工作室、加装温度调节器。
    为了克服冰箱、空调温度显示的问题，空调制冷制热实训台又增加了教师故障演示软件、 巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。

二、变频制冷制热实验装置特点:
1、线路绝对仿真。（与市场上的变频空调的总体结构、性能完全一样）
2、多点温度采集、巡回检测、数码显示。
①、空调器采用尖端纯直流变频技术节省能源，利于教学。
②、整体设计合理、紧凑，使实验室视野更加开阔。
3、软、硬件相结合，增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。
三、主要技术参数与功能：
1、工作电源AC220V±10%，50H2。
2、最大遥控距离8m，角度90度。
3、噪声：内机37-44dB，外机是55-65dB。
4、环境温度-10℃到40℃。
5、相对湿度≤85%（25℃）。
6、输入功率＜1KVA
7、实验台规格（mm）1600×700×1180mm
8、环境温度100C到400C。
9、人身安全保护功能：该设备具有漏电保护装置，地线浮空。
10、压缩机功率：
空调：1ph
冰箱：1/10ph
制冷剂类型：
空调：R22
冰箱：R12
11、空调制冷制热实训台具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。
12、具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
13、具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。
14、纯软件模拟仿真制冷、制热全过程。
15、具有电脑板故障演示功能（演示电脑板的常见故障及排除方法详见说明书与教学演示软件）
16、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。
17、利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。
18、演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
19、将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。
20、空调器在遥控模式下能自动开机、自动关机。
21、具有遥控、手控二种演示功能，空调器制冷制热可由遥控控制工作，也可通过手动机械控制工作。
四、、空调电脑板故障操作说明：
（一）手控操作：
1、手控与遥控功能转换开关
2、手控状态时空调器工作时间不能超过30分钟。
3、在手控状态下控制空调器制冷，制热功能。
（二）遥控操作：
1、在遥控状态下，电脑板才能待机工作，遥控模式状态时，遥控指示灯亮。
2、遥控电脑板LD1红灯亮是制冷待机或除湿状态。
3、绿灯亮时压缩机工作状态。
4、黄灯亮是制热状态指示。
5、故障开关K1到K12是在遥控模式下才能进行故障演示。
6、实验台配有应急开关，空调工作状态时按一次按钮空调器立即关机，空调器待机状态下，按一次按钮，空调器立即工作。
（三）故障实验演示项目
1、遥控失灵：将故障开关K1断开，即接收头信号不能送到主板。
2、遥控失灵：将故障开关K2断开，即接收头无直流5V电源提供。
3、整机不工作：将故障开关K3断开，即电源变压器无交流12V电源输出。
4、整机不工作：将故障开关K4断开，无直流12V电源输出。
5、整机不工作：将故障开关K5断开，无直流5V电源输出。
6、内风机不转：将故障开关K7断开，无风机工作电源输出或电机损坏。
7、空调不制热：故障开关K8断开，电磁阀无电源不制热。
8、空调不工作：将故障开关K9断开，晶振不工作。
9、峰鸣器无声：将故障开关K10断开，峰鸣器开路。
10、遥控失灵：将故障开关K11断开，无传感信号输入。
（四）变频空调操作（定速空调无此功能）
1、空调器开始工作时频率为30HZ。
2、UP按钮是频率上调按钮，每按一次频率上升1HZ，DOWN按钮是频率下调按钮，每按一次频率下降1HZ。
3、空调器频率越高制冷、制热越快，压缩机旋转越快，反之相反。
4、变频范围：30Hz到110Hz。
五、软件演示实训项目：
空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间式电冰箱制系统流程
4、单门直冷式电冰箱电控系统流程
5、双门间冷式电冰箱电控系统流程
6、热敏电阻温控器系统流程
7、GR204EIC温控器系统流程
8、BCD-125W型风冷电子温控双门双温电冰箱
9、典型直冷双系统电冰柜制冷系统原理实验
10、典型直冷双系统电冰箱电路原理实验
11、电冰箱双制冷系统原理实验
12、风冷单系统电子温控电冰箱控制原理实验
13、分体式热泵型空调器系统流程
14、分体式热泵型空调电控器系统流程
15、窗式电泵型空调器电控系统流程
16、风冷柜式空调器电控系统流程
17、电冰箱动态演示系统
18、分体式热泵型空调器动态演示系统
19、东芝窗式空调器电路实验
20、分体空调控制电路实验
21、海尔一拖二空调器制冷系统实验
22、三门豪华型电冰箱电路原理实验
23、万宝无霜电冰箱电路原理实验
24、微电脑控制程序实验
25、一拖三式制冷循环实验
26、一拖四式制冷循环实验
