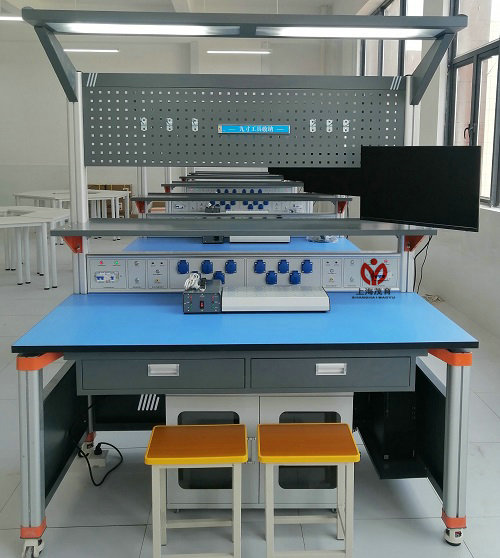

MY-F3B电子产品装调与检测实训装置

一、电子产品装调与检测实训装置-设备概述
设备可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。

二、设备技术指标
1、工作电源：两相三线 AC 220V±10% 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600mm×800mm×2000mm
4、整机功耗：≤1KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
该设备主要由工作台、实训屏、实训屏模块、工具柜、电路实训模块
1、工作台：主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头固定安装万向轮，方便实验台挪动及摆放。整机既坚固耐用，美观大方。
桌面采用25mm厚高密度纤维板，桌面直嵌无异味绝缘胶垫，绝缘截面封边，桌面具有耐磨、抗静电及易清洁等特点，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的钣金衬板，钣金衬板再与压铸构件固定支撑脚立柱型材，使实验台和桌面结合更加牢固。整体高度按人体工程学要求设计为800mm±20mm，满足2名学生同时的操作空间。仪器台面尺寸≥1500×340×25mm，采用3mm的钣金固定主结构立柱，台阶高度285mm，倾斜防滑落设计，满足摆方常用仪器的要求，也可以摆放电脑显示器。
桌面下方装有储物抽屉和键盘托盘，抽屉尺寸≥650×360mm，键盘托盘≥640×360mm，可左右互换。采用静音式滑轨，表面经纯环氧树脂塑粉高温固化处理。桌底侧梁可装电脑主机托盘，可选左侧或右侧安装。
2、实训屏：安装于仪器台面下方，装配有220V交流电源输出12路：接口采用10A/250V五孔防水插座，分别位于实训屏前面板和顶面板，由过载开关分2路控制。直流稳压电源2路（0~30V、2A），由多圈电位器连续调节，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。顶部电源可用作示波器、信号源、电脑主机等仪器使用。面板电源可做为电烙铁、热风焊台、电源模块工作电源等。
照明：在实训台顶部和仪器台面下方，控制屏左右同事设置开关控制。
静电手环报警器：内置防静电设备报警器2路：实时监测操作人员的静电设备佩戴情况及地线的接入大地情况,遇异常状况立刻自动警报。
3、网孔工具挂板：二阶桌面上方挂放网孔板，网孔大小10mm×10mm，网孔数大于等于35×9个，搭配6只100mm挂钩，及磁吸条。
4、工具柜：不含轮尺寸 720mm×500mm×485mm（长×深×高），用优质冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，可放置实训电路板、元器件、工具、耗材等。
5、电子产品装调与智能检测技术学习套件
包含电子电路焊接与智能检测系统板13种、数据采集器1套、NI LabVIEW软件一套、NIMultisim软件一套；
数据采集器：提供2个模拟输入通道，可配置为通用高阻抗差分电压输入或音频输入。模拟输入为多路复用，即通过一个模数转换器 (ADC)对两个通道进行采样。在通用模式下，测量信号范围为 ±10 V。在音频模式下，两个通道分别表示左右立体声通道电平输入。每通道可测量的模拟输入采样高达200kS/s，对于波形采集非常有用。模拟输入可用于NI ELVISmx示波器、动态信号分析仪和Bode分析仪。提供 2 个模拟输出通道，可配置为通用电压输出或音频输出。两通道均带一个专用数模转换器 (DAC)，可进行同步更新。在通用模式下，生成信号范围为±10V。在音频模式下，两个通道分别表示左右立体声信号输出。提供8个DIO 数字通道。每个通道都是一个可编程函数接口(PFI)，即通道可配置为通用软件定时的数字输入或输出，也可用作数字计数器的特殊函数输入或输出。提供3个可供使用的电源。+15V和-15V为模拟组件电源，如运算放大器和线性稳压器等。+5V为数字组件电源，如逻辑设备等。电源、模拟输出和数字输出的总功率限制为500 mW。提供测量电压（DC和AC）、电流（DC和AC）、电阻和二极管电压降的功能。数据采集器支持NI LabVIEW和NI ELVISmx 软件中使用。NI Multisim软件：NI Multisim结合直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。凭借NI Multisim，可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。借助专业的高级SPICE分析和虚拟仪器，能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。与NI LabⅥEW和SignalExpress软件的集成，完善具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。学生可以用其进行电路的仿真与教学结论的补充验证，帮助快速理解与验证电路的正确性。
NI LabVIEW 软件：LabVIEW是一种用图标代替文本行创建应用程序的图形化编程语言。传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定VI及函数的执行顺序。VI指虚拟仪器，是LabVIEW的程序模块。LabVIEW提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。用户界面在LabVIEW中被称为前面板。使用图标和连线，可以通过编程对前面板上的对象进行控制。采用图形化编程界面，简单易学，训练学生的编程思维，并可结合硬件采集平台以及电子电路焊接与智能检测系统模块既可以练习编程，又可以训练电路焊接能力。
电子电路焊接与智能检测系统模块各13种：
该系统板自身可脱离硬件采集平台与编程软件，形成具有独立功能的系统，练习焊接与调试能力，当接入硬件采集平台与编程软件后，可以用于训练学生编程能力以及工厂中实际大量应用的智能测量测试能力，并结合硬件采集功能采集一些特定信号用于对焊接电路的性能以及正确性进行判断，这些模块最终还能通过与单元电子电路模块搭接形成一个完整的电路系统。
四、实验项目
（1）点亮一个灯实验
（2）按键实验
（3）OLED显示实验
（4）RTC时钟实验
（5）ADC采集实验
（6）DAC实验
（7）蜂鸣器实验
（8）RGB彩灯实验
（9）亮度测量实验
（10）直流电机实验
（11）温度测量实验
（12）湿度测量实验
（13）人体感应实验
（14）气压测量实验
（15）土壤湿度测量实验
（16）超声波测距实验
（17）烟雾检测实验
（18）舵机实验
（19）连接无线路由器实验
（20）Socket通信实验
（21）MQTT通信实验
（22）应用场景实验
（23）颜色识别
（24）摄像头采集实验
（25）条形码检测实验
（26）人脸检测实验
（27）物体分类实验
