MY-114C计算机装调与维修技能实训台

一、计算机装调与维修技能实训台-技术参数：
1、长1250mm，宽650mm，高1695mm；立式落地安装。
2、工作电压：AC220V±5%  50±1Hz
3、整机功率：1.0KVA

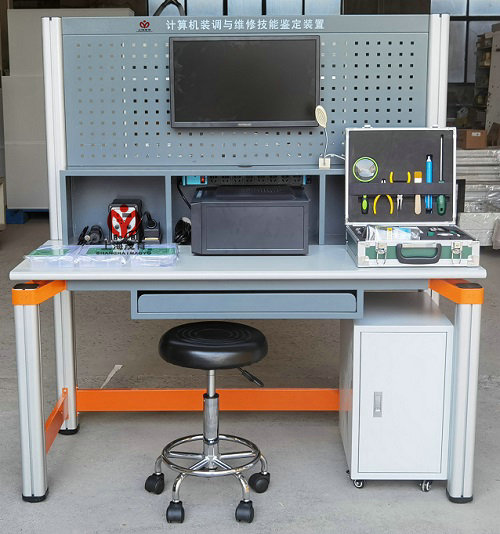

参考图片
二、设备构成：
1、产品尺寸：长1400mm，宽650mm，高1500mm；立式落地安装。
2、实训桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。中间设计有组合式键盘抽屉，可放置鼠标、键盘，方便操作。
实训桌后面二支截面尺寸70×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与实训屏、仪器架、电源控制箱组成一个完整的实训屏。
3、操作台底部预留三个模组位，中间安装有双断安全防雷电源开关保护装置，左右位置用于放置工具等。各模组位直接设有穿线孔。
4、操作台底部按照工具挂板结构设计，配置显示器固定装置，能够调整显示器高度和倾角，方便学生实训操作。也可以方便挂装各种实操工具和实训导线。
5、配有电脑主机存放柜一个，钢制结构，表面喷塑处理，底部带有万向脚轮，方便移动。
三、产品功能：
 1、配置“双断安全防雷电源开关保护装置”1套，符合国家CCC认证标准，安全电源主要提供8组220V交流电源插座接口、漏电保护器、360可旋转固定架。按键开关带电源指示灯供电指示，分隔式电极设计，火零地分割至安全距离，避免交叉引发短路；双断安全开关设计，一键双断，拒绝线路交叉带来的安全隐患，真正实现安全可靠。
2、能够进行电脑主机拆机实训。
3、能够进行电脑主机配件识别的实训。
4、能够进行电脑主机配件安装的实训。
5、能够进行电脑硬件测试的实训。
6、能够进行电脑软件测试的实训。
7、能够进行电脑维护的实训。
8、能够进行电脑操作系统安装的实训。
9、能够进行电脑系统维护的实训。
四、配置常快速设置故障的专门计算机主板1块
1）主流ATX主板，主板专门设计了≧20个故障设置点，采用跳线帽快速设置故障和恢复正常。故障分为10类，包括CPU控制端故障、芯片组故障、内存故障、显示故障、音效故障、网络故障、扩展槽故障、内接插座故障、接口故障、BIOS设置故障。
2）主板专门印刷有故障标识，由F1-F21表示。例如F1、F2为CPU控制端故障；F3、F4为芯片组故障；F5、F6_1、F6_2为内存故障等。
3）主板专门集成有诊断卡、数码管和蜂鸣器电路，能准确判断出故障类别。
4）主板专门印刷有电路模块区域的中文标识，包括中央处理器区、南桥芯片区（PCH）、内存插槽区、超级输入输出接口芯片区（SIO）、声卡芯片区、网卡芯片区、后置面板插座区、内接插座区、故障设置区、PCI-E扩展区10大区域，便于学生在学习计算机原理和故障检测过程中，能快速高效地找到对应电路所在区域，从而精准排查出故障原因。
五、配置全模组ATX开关电源及加长线束1套
1）全模组ATX开关电源，额定功率500W。外型尺寸150mm×140mm×86mm。输入电压100-240V，输出电压+3.3V、+5V、+5VSB、+12V、-12V。
2）开关电源端口包括① CPU供电端口，输出电压+12V；② SATA供电端口，输出电压为+3.3V、+5V、+12V；③24PIN主板供电端口，输出电压为+3.3V、+5V、+5VSB、 +12V、-12V。
3）开关电源端口印有序号、接口类型和电压标识。方便快速认知和找到电源接口，防止误插。
4）专用加长线束，长900毫米，能够将主板移出机箱外进行检测与维修。每根组线都有序号、接口类型、电压标识，并且与电源端口一一对应，提高接线效率，防止误插。
5）线束配置如下：
① CPU供电线1条，8PIN接口1个，用于CPU供电；
② SATA供电线1条，SATA接口3个，用于SATA硬盘、SATA光驱供电；
③24PIN主板供电线1条，24PIN接口1个，用于主板供电。
六、计算机故障诊断治具盒1套
1）开关控制器治具1个
设计有电源开关1个、重启开关1个、电源工作指示灯1个和硬盘工作指示灯1个。用于诊断电源开关、重启开关、电源工作状态和硬盘工作状态。
2）音频诊断治具1套
由1个前面板音频诊断治具板和1个音频组线构成，其中音频组线有5个音频接头。用于诊断前面板9针音频插座故障和后面板5个音频接头故障。
3）COM诊断治具2个
设计有全信号回路。用于诊断COM串口插座故障。
4）USB诊断治具1套
由2个USB诊断治具和2个USB接口测试仪构成。用于诊断USB2.0和USB3.0连接状态。

---
