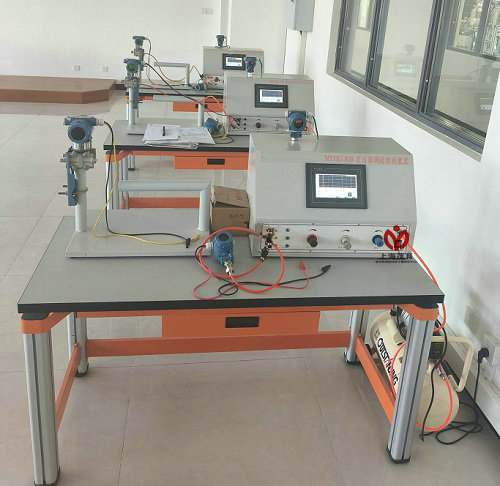

MYHG-80B 变送器调校系统实训平台

一、概述
变送器调校系统实训平台，变送器调校实训系统是通过该实验能加深学生对自动检测技术理论的理解，使学生更好的学好这门工程基础课，了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。用压力波发生装置产生交变压力信号，用以上几种压力传感器同时测量这一压力信号，测量各压力传感器的动态特性。

二、实训系统功能
1、熟练掌握压力校验仪的使用
2、熟练掌握压力检定台的使用
3、熟练掌握差压变送器的操作及使用
4、熟练掌握压力表的使用实训
5、熟练掌握差压变送器的调校实训
6、熟练掌握手操器的操作实训
三、实训系统配置
1、压力校验仪
全自动气压校验台，压力量程：-95～600KPa；精度：0.05；直流电压输出：DC 24V；电流测量：0～20.0mA；电压测量：0～10.0V。
2、精密压力表
测量范围：0～0.400KPa，精度：0.4级。
3、差压变送器 1个
（0～100kPa）采用独特的单晶硅复合压力传感器、先进的整体式膜盒结构和最新的微处理器技术，采用双温度传感器，采用先进的MEMS传感技术和ASIC技术，支持HART协议。
4、手操器
1）交互式智能校验仪，模拟二线制变送器输出mA信号；波形输出，参数可配置；按步长或自定义信号值快捷输出；频率/脉冲信号输出，幅值可调；24VDC配电/回路电流测量；2/3/4线制电阻（热电阻）测量；内置ITS-90国际温标双向查表；摄氏度及华氏度温标切换；手动或自动冷端补偿方式；配置高精度冷端温度传感器；手操通讯器：支持HART协议；数据记录功能：支持长时间记录及数据保存；过程校验功能：支持自定义配置校验现场仪表；报警功能：测量模式下可启动高位或低位报警；
2）通讯功能：支持RS485有线Lora无线通讯；清零功能：mV/电阻信号测量时可进行小信号清零；可更换的充电电池，支持边充电边使用；使用24K镀金材质，有效保证信号精度；两路信号独立，可同时进行测量和输出，也可同时进行2路测量。
5、变送器安装支架（1套）：对差压变送器进行固定的托架。
6、工作台（1套） ：外形尺寸（长宽高）1400×600×750mm，
7、空气压缩机一套
8、实训平台实验台：1200×700×1550mm。桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。颜色：桔色。实验平台为1.5MM板金制作，形状L形，空调室内机为壁挂式，可以挂在平台上

---
