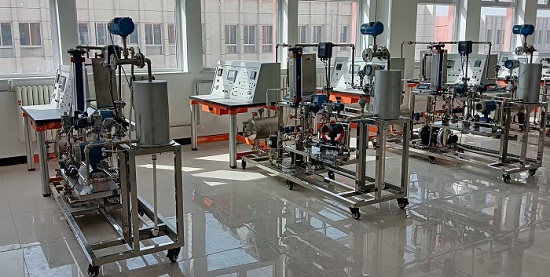

MYHG-86B流量安装检测控制系统实验平台

一、概述
流量安装检测控制系统实验平台，流量安装检测控制系统主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。

二、实训系统功能
1、以液位为测量对象，工艺流程简明，配置多类型的流量系列仪表，整个系统采用开放性设计，可进行仪表的选型、安装、调校检定、调节系统投运、故障设置及排除、联锁投运等实训功能。
三、可实训项目
1、节流元件认识、选型、安装；流量变送器选型
2、气体管道的流量检测
3、流量检测的比较校验
4、称重系统的操作
5、流量系统的温压补偿认识
6、流量调节显示仪表选型组态、调试、投运
7、流量检测、变送、调节显示系统故障排除
8、流量系统报警及连锁控制系统设计。
四、实训系统配置
1、304不锈钢系统框架外形尺寸（长宽高）2000×700×1700mm
2、玻璃转子流量计（1台）0.16-1.6m3/h。
3、金属管浮子流量计（1台）
4、孔板（2台）定制。
5、文丘里（1台）定制。
6、差压变送器（1台） 。
7、电动调节阀（1台）
8、电磁流量计（1台）
9、涡轮流量计（1台） 。
10、超声波流量计（1台）
11、涡轮流量计（1台）。
12、热式气体质量流量计（1台）
13、液位计（2支）0-300mm。
14、称重仪（1台）
15、离心泵（1台）0.75kW。
16、风机（1台）
17、铂热电阻（1只） 。
18、温度变送器（1只）。
20、压力变送器（1只）
21.旋翼式水表（1台）
22.输入侧防爆安全栅（2台）
23、电加热管（1支） 220V/1.5KW。
24、单相调压模块（1块）单相。
25、彩色7寸12路万能输入模块：1套含485通信、多种万能信号输入输入信号
26、实训平台实验台：1200×700×1550mm。桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。颜色：桔色。

---
