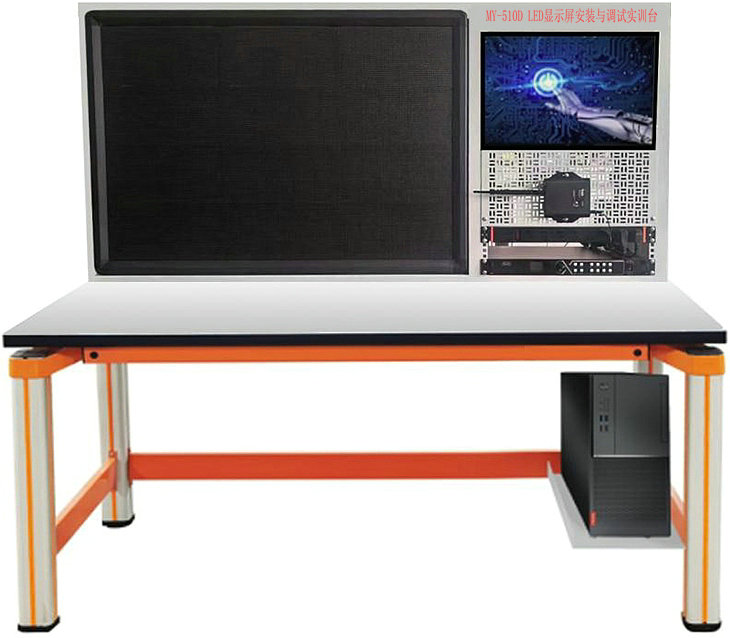

LED显示屏安装与调试实训装置

一、概述：
MY-510D LED显示屏安装与调试实训装置适合信息技术类电子技术应用专业的LED显示屏原理与维修的教学与实训，也适合技工学校电子类专业课程的实习，ED点阵显示屏已广泛应用于广告、银行、车站、商场等信息显示，具有显示内容丰富、显示状态多样等特点。公司推出的这款"LED显示屏安装与调试实训台"是基于单片机控制的多功能LED点阵显示屏，适合中、高职学校实训中的项目教学。
二、技术参数
1、输入电源：单相三线～220V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：100Kg
5、外形尺寸：1600mm×700mm×1540mm
三、实训台组成及技术参数：

序号	部件名称	功能及技术参数	数量
1	实验桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橙色静电喷涂工艺。 5.设有抽屉和键盘抽屉，用于放置工具和电脑鼠键。 6.底部设有电脑主机托盘，用于放置电脑主机。 7.外形尺寸：1600mm×700mm×750mm	1套
2	实验台架	1.钢制结构，表面静电喷涂，外形尺寸：长1600x深400x高790（mm）。 2.右侧凹槽式设计，用于安装固定LED点阵屏，左侧按照标准19吋标准机柜框架式设计，安装一块网孔板用于安装控制器和电脑显示器，下部预留有3U宽度，用于安装PDU电源和视频控制器。	1套
3	LED点阵屏	P2.5全彩室内屏 1.外形尺寸：320mm×160mm 2.物理密度：16000点/㎡ 3.像素间距：2.5mm 4.白平衡度：≥1000cd/㎡ 5.分辨率:128×64Dots 6.观看距离：2.5-35m 7.单灯电流：3.5A±0.1A 8.模组功率：≤20W 9.使用寿命：>100000h 10.输入电压：4.8-5.5V 11.环境温度：-10°C~60°C 12.控制方式：同步控制 13.杂点率：<0.0001	12块
4	控制卡	1.常规:64X1024像素点，PWM:128x1024像素点，视芯:81x1024像素点 2.最高 65536 级灰度 3．芯片支持：常规芯片、PWM 芯片、视芯芯片 4. 扫描类型：静态到 128扫描之间的任意扫描类型 5. 模组规格：单组数据可支持 13312像素点以内任意走线 6. 排线方向：从左到右、从右到左、从上到下、从下到上级联 7. 数据组数：16 组并行 RGB全彩数据或32组串行RGB数据，可扩展128组串行RGB数据，数据组可自由交换 8：模组抽点、抽行抽列：任意抽点、任意抽行抽列 9. 亮度校正、色彩校正：8bit	3块
5	实训导线	包含排线和电源线	1套
6	视频处理器	1.机箱规格：1U 标准机箱 2. 电气规格：AC100~240V，50/60Hz，10W 3．工作环境：-20°C~60C/-4°F~140°F、0%RH~80%RH，无冷凝 4. DVI最大输入分辨率: 1920x1200@60Hz 5. HDMI 1.4最大输入分辨率: 1920x1200@60Hz 6. 帧率: 23.98/24/25/29.97/30/50/59.97/60Hz	1套
7	视频播放盒	1.硬件性能：高清硬解码播放 2.节目储存：32GB(节自可用 25GB) 3.最大带载面积：最大带载 65 万点，最宽 4096像素，最高3840像素 4.支持接收卡：卡莱特全系列接收卡 5. 工作电压：DC5V-12V 6. 最大功率: 10W 7. 节目排程：多节目顺序播放，支持节目定时设置 8. 节目分区：节目窗口任意分区，支持窗口任意层叠，支持多节目页播放 9. 视频格式：HEVC(H265)、H.264、MPEG-4 Part2与 Motion JPEG 10. 多窗口显示：单个高清视频窗口或最多 3个标清视频窗口、多个图文、滚动字幕、滚动图片LOGO、日期时间星期、天气预报。实现自由分屏功能，不同区域显示不同内容 11．窗口叠加：窗口任意叠加，支持完全透明、不透明等效果	1套
8	开关电源	5V/10A	2个
9	PDU电源	8位 360°旋转	1个
10	调试、播放软件	1.支持图片导入，文字输入，视频导入、排版 2.板卡参数设置、导入、发送、固化 3.支持节目编辑、模拟或数字时钟、定时器、流媒体 4、支持电脑桌面投屏	1套
11	专用工具	LED屏专用吸盘：电动 插电款	1套
12	电动螺丝刀	1锂电	1套

四、实训项目
1、LED外框的安装
2、LED屏的安装
3、LED屏的接线
4、LED屏的调试
5、视频处理器的连接和调试
6、视频播放盒的连接和调试

---
