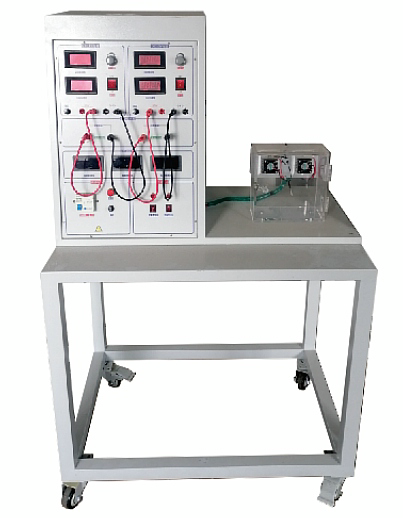

水冷式半导体制冷热泵实验装置

一、MYCN-22冷式导体制冷热泵实验装置-概述
实验台采用水冷式大功率半导体制冷片,可演示半导体制冷片制冷、热泵的状态,分别来演示并验证:帕尔帖效应、塞贝克效应。

二、技术性能
1、输入电源:单相三线~220V±10%  50Hz
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<0.2kVA
4、外形尺寸:1000mm×700mm×1100mm,
5、安全保护:具有漏电保护装置,安全符合国家标准
6、制冷热泵模式:水冷
三、装置特点
1、采用大功率水冷式半导体制冷组片,作为主要实训主体,热面采用水冷散热。
2、可以直观的观察制冷片冷端结冰的全过程,深入掌握半导体制冷片。
3、面板上提供的实验连接端子,可连接帕尔帖效应、塞贝克效应实验,既能定性观察实训现象、参数,又能通过测量仪表定量测量。
4、平台:采用一体化设计,
四、基本配置及功能
1、可直流数字电压表2个:
测量范围0~20V,A的输入电压、半导体制冷片B的输入电压。
2、直流数字电流表2个:
A的输入电流、半导体制冷片B的输入电流。
3、直流稳压电2个
提供0~15V连续可调的直流电源.10A
4、水冷式半导体制冷机组
由两片制冷器、水冷散热器、等组成的水冷热泵式半导体制冷机器,可直观观察散热系统的工作原理及现象。
5、温度仪表3个:
测量系统各点的温度。
6、微通道交换器
制冷时给热水系统散热
7、微型水泵1个:
使水冷液循环对半导体制冷片的热端进行散热。
8、水冷板式换热器:接口6MM,铝质
五、实训项目
1、演示并验证帕尔帖效应
2、演示并验证塞贝克效应
3、半导体制冷片热泵效应
4、半导体制冷片热泵时的参数测试
5、半导体制冷片制冷效应
6、半导体制冷片制冷时的参数测试
7、半导体制冷片热电效应
8、半导体制冷片热电效应参数测试
