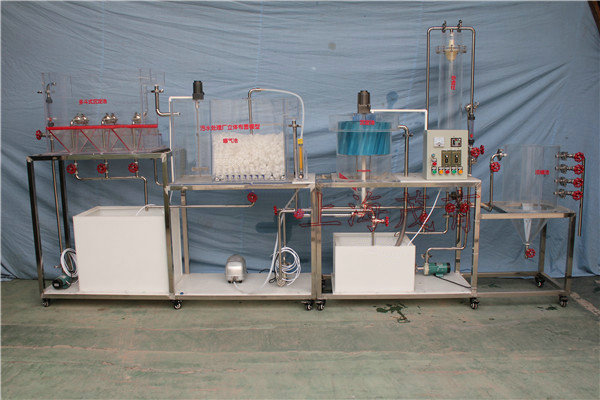

污水厂立体布置模型,污水厂立体教学模型

污水厂立体布置模型，污水厂立体教学模型-包括污水处理厂工艺的所有组成，其处理技术单元的排列原则是先易后难，易于去除较大颗粒物及悬浮物的，如格栅、沉砂、加药混凝、初沉池等工艺排列于前，而以去除溶解性有机物为目的的活性污泥法排列其后，过滤消毒去除病原菌的则排列在最后。
希望通过本装置对污水处理厂工艺的认识，使学生达到以下目的：
1、了解污水处理厂的构造和主要工艺参数；
2、对不同成分污水的处理效果进行分析与研究。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h
3、设计进、出水水质：
进水BOD₅   170～340mg/L        出水17～50 mg/L
进水COD_CY  300～500mg/L        出水30～60 mg/L
进水SS      80～160mg/L         出水8～25 mg/L
进水pH值    6～8               出水6～8
4、装置外形尺寸：2200mm×500mm×1600mm
5、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要参数及配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，250×400×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、多斗式初沉池：透明有机玻璃材质、壁厚10mm，350×300×450mm
5、曝气池：透明有机玻璃材质、壁厚10mm，600×400×600mm、带微孔曝气管、
6、幅流式沉淀池：透明有机玻璃材质、壁厚8mm，Ø300×450mm； 带刮泥装置、污泥回流泵；
7、压力砂滤罐、透明有机玻璃材质、壁厚6mm，Ø150×1000mm；
8、角锥农缩池：透明有机玻璃材质、壁厚8mm，Ø 300×400mm；带污泥回流泵；
9、防腐蚀提升磁力水泵2台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；
10、空气压缩机1台（电源 220V 、功率550W、最大气量：36L/min，气量容积8L）、
11、防腐蚀污泥回流泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
12、流量测量与调节：进水液体流量计2个：量程6-60L/H，
13、流量测量与调节：气体流量计1个：量程400~4000L/h、
14、实验台面（白色10mm厚PP板）、
15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
16、配套UPVC连接管道和阀门（中财品牌）。
17、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
