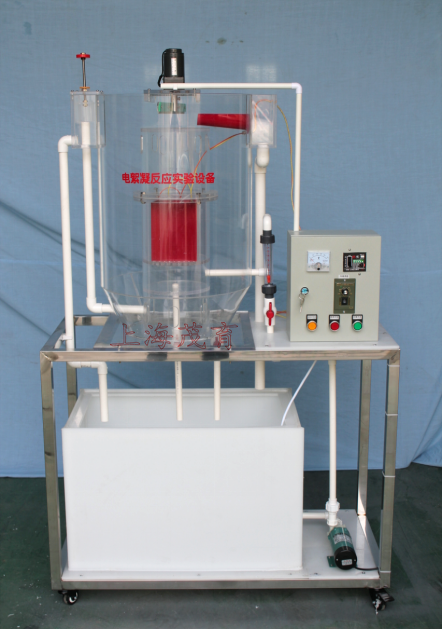

电絮凝反应实验装置,电絮凝反应实验台

电絮凝反应实验装置-实验目的和原理：
本实验是将正负相间的多组电极安插在废水中，当通以直流电时，产生电解、颗粒的极化、电泳、氧化还原、电解产物间及废水间相互作用等。
当采用可溶电极（一般为不锈钢）作为阳极电解时，阳极的金属将溶解出铝或铁的阳离子，并与水中的羟基（OH^－）结合，形成吸附性能很强的铝、铁氢氧化物，以吸附凝聚水中的杂质颗粒，而形成絮粒。这种絮粒与阴极上产生的微气泡（氢气）粘附，而得以气浮分离。
二、技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h
3、设计进、出水水质范围：
 进水BOD₅     600～1200mg/L       出水50～100 mg/L
 进水COD      1000～2000mg/L      出水100～200 mg/L
 进水SS        100～300mg/L        出水20～50 mg/L
 进水pH        6～9                出水6～9
4、电絮凝反应池：Ø350 mm×600mm
5、装置外形总尺寸：长×宽×高=800mm×400mm×1700mm
6、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
7、配套UPVC连接管道和阀门（中财品牌）。
8、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，250×350×450mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×350×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）、4、电絮凝反应池1套、透明有机玻璃材质、壁厚8mm，规格：Ø350×600mm；含铝板与304不锈钢板金属（电极组）1套、
5、配有稳压直流电源1台、0~60V、0～5A，输出方式：单路，三位数显，
6、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
7、流量测量与调节：进水流量计1只、（LZS-15、量程6~60L/h）
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
