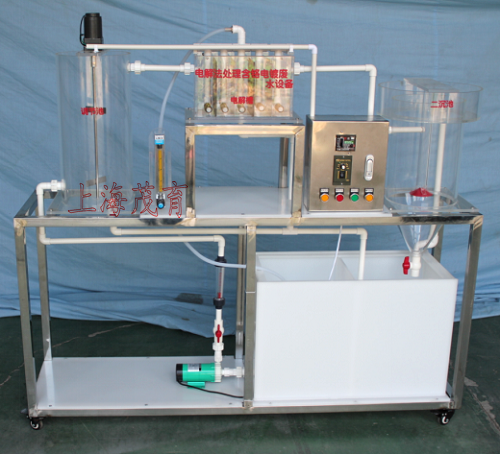

MYHj-61电解法处理含铬电镀废水装置

一、电解法处理含铬电镀废水装置-实验原理和目的：
1、了解电解法处理含铬电镀废水的工艺流程。
2、加深对该实验基本概念的理解，提高理论和实践知识。
原理：
在酸性含铬废水中，铬主要以CY2O7=形式稳定的存在，但也有存在有少量的CYO4=。
用铁板作阴、阳极，在废水中投加一定量的食盐，用以提高导电率并活化阳极。用压缩空气搅拌，以低压直流电进行电解处理。在酸性条件下，铁阳极受电流的作用，发生溶解，生成二价铁离子进入废水中，将六价铬还原为三价铬，当三价铬PH>5时，生成氢氧化铬沉淀，分离沉淀后将水排出。
阳极反应：铁失去电子变成二价铁，离子进入废水中。
Fe-2e→Fe++
二价铁离子是一种强还原剂，将废水中的六价铬还原为三价铬。
CY2O7=+6Fe+++14H＋→2CY3++6Fe3++7H2O
CYO4=+3Fe+++8H+→CY3++3Fe3++4H2O
阴极反应：氢离子在阴极上放电变成氢气逸出。同时还有少量的六价铬在阴极上放电变为氢气逸出，促使废水中的PH值逐渐升高，致使三价铬形成氢氧化铬沉淀而分离。氢氧化铬在PH>5时很容易沉淀，同时废水中的Fe3+生成氢氧化铁沉淀。
CY3++3OH－→CY（OH）3↓
Fe3++3OH－→Fe（OH）3↓
沉淀后能达到排放标准。
二、主要技术指标及参数：
1、原水含铬浓度：50～150mg/L
2、电解历时：30～60min
3、投加食盐：1～1.5g/L
4、电压：7伏～10伏
5、电流浓度：0.6～0.75安/升
6、电能耗量：2.76～3.76千瓦时/m3水
7、沉渣量（估算）：渣量：1g/L（废水）（定期排渣）
8、搅拌气量：0.075m3/min＝4.5m3/h
9、电极换向时间：4～6小时
10、处理前PH＝3～5.5 处理后PH＝5～7
11、装置外形尺寸：1300mm×500mm×1300mm、
12、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、电解槽 1套、包括:304不锈钢电极板及石墨板10块、透明有机玻璃材质、壁厚10mm，300×200×250mm、含直流稳压电源 1台、
5、竖流式沉淀池、透明有机玻璃材质、壁厚8mm，Ø 250×300mm；
6、防腐蚀提升磁力泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
7、气泵1台、功率：20 W、最大气量：6L/min，带微孔曝气管1套、
8、流量测量与调节：转子流量计1只、（LZS-15、量程6~60L/h）
9、流量测量与调节：气体流量计1只、（LZB-10、量程100~1000L/h）
10、实验台面（白色10mm厚PP板）、
11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
12、配套UPVC连接管道和阀门（中财品牌）。
13、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
