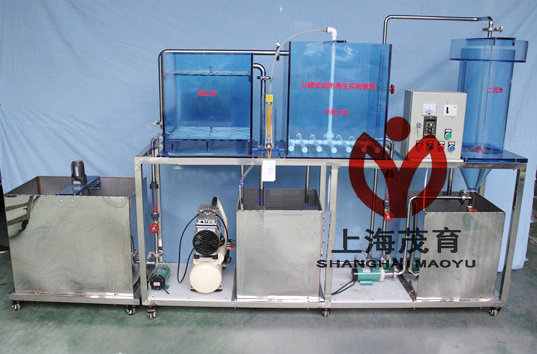

MYHj-66矩形合建式曝气沉淀池装置

一、矩形合建式曝气沉淀池装置-实验目的：
1、通过实际操作与观察了解其构造及工作原理，认识到完全混合式活性污泥法在实际工程中的应用；
2、加深对设计的目的、方法、步骤的理解，锻炼实际操作知识的能力，积累设计经验。
二、矩形合建式曝气沉淀池装置-主要技术指标及参数：
1、处理水量10~15L/h、
2、BOD5去除率85%~90%、MLSS：3000-6000mg/L、MLVSS：2400-4800mg/L、
3、BOD负荷：0.2~0.6kgBOD5/(kgMLSS•d)、
4、污泥回流比：25%~100%、污泥龄：5~15天；
5、工作电源220V、安全保护：具有接地保护、漏电保护、过流保护；功率300W；
6、电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
7、装置外形尺寸：1100mm×500mm×1300mm、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，350×400×450mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，250×400×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）、4、曝气池沉淀池1套、透明有机玻璃材质、壁厚10mm，规格：600×350×550mm；
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、串激电机1台、304不锈钢曝气叶轮1套；（功率90W、转速2800rpm）、（含调速器1只）、
7、流量测量与调节：进水流量计1只、（LZS-15、量程6~60L/h）
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
