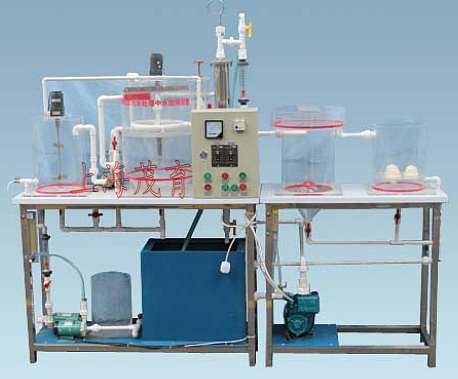

MYH-201生活污水处理中水回用装置

一、生活污水处理中水回用装置-实验目的
1、了解生活污水处理集中水回用种常用的单元操作技术
2、掌握由这些单元操作组成的处理流程
3、观察废水、悬浮物和空气在处理过程中的举动
4、通过对生活污水进行实际处理实验来取定其设计参数与处理结果的分析。
二、生活污水处理中水回用装置主要技术指标及参数：
1、处理水量：30~50L/h；
2、溶气压力0.2~0.5Mpa；
3、工作电源220V，安全保护：具有接地保护、漏电保护、过流保护，功率950W
4、电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧等特点；
5、装置外形尺寸：2000mm×500mm×1500mm。
6、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护、
二、主要参数及配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×350×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×350×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、混凝加药箱1套、（含附件搅拌电机、调速器、加药流量计、加药泵、加药箱）、透明有机玻璃材质、壁厚度8mm、Ø300mm×400mm、
5、竖流式气浮池：含附件铜制溶气释放器1套、透明有机玻璃材质、壁厚度8mm、Ø400mm×650mm。
6、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套。
7、高压水泵1台、（额定流量0.1m3/h，扬程15m, 功率900W）、
8、304不锈钢压力溶气罐1套、壁厚度3mm、Ø100mm×800mm、含压力表1只、工作压力0.3-0.5Mpa（可调）、容积13L；
9、二沉池1套、透明有机玻璃材质、壁厚度8mm、Ø250mm×300mm、
10、石英砂过滤池1套、（含石英砂填料）透明有机玻璃材质、壁厚度10mm、300×250×400mm，
11、防腐蚀进水泵1台（额定流量0.6m3/h，扬程5m, 功率20W）、
12、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、
13、转子流量计1只、（量程10-100L/H），
14、气体流量1个（量程30~300L/h）。
15、进溶气罐水流量计1只、（量程60~600L/h）
16、实验台面（10mm厚PP白色板）、
17、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
18、配套PPR连接管道和阀门。
19、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
